交流电源 anfh系列
技术参数:
45-400hz 300v 500w-10kw
应用:
家用电器产线、电机马达、实验室、质检所,交流系统集成等
产品概述 产品特点 产品应用 技术规格
产品概述

■  anfh系列交流电源供应器,采用数字化控制、瞬时波形控制及高频脉宽调制 (spwm)等技术。具有响应速度快、输出精度高、波形质量优越等优点;电源具备可承受3倍额定电流冲击的能力,负载适应性强。 主要用于家电、电机及产线等应用场合,是满足传统行业基本需求的电源ag尊龙凯时·中国官方网站的解决方案及设备更新换代的电源替代方案。

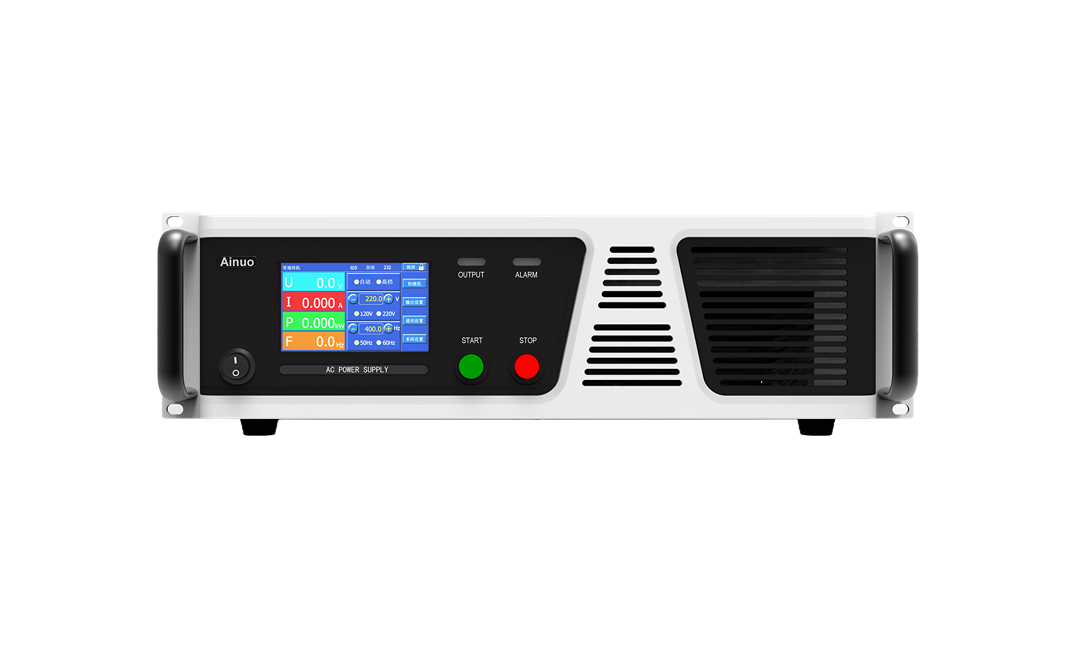

■  电源采用19寸标准机箱尺寸设计,体积小,接口丰富,可直接安装于标准机柜内,满足测试、系统集成、产线等多种使用场合的要求;采用4.3寸彩色液晶触摸显示屏 塑壳面板设计,外观显示精美,高端,操作方便直观。


产品特点

■  19寸标准机箱尺寸,体积小,可安装于标准机柜内;

■  3倍额定电流冲击承受2s,可直接启动等同于1/3电源功率的冲击型负载;

■  输出状态下调节电压及频率;

■  具备启动缓升及在线缓升功能,缓升时间可设定;

■  测量功能:电压、电流、频率、有功功率;

■  电压分档功能:1.0~150.0v、150.1~300.0v自动调整或锁定1.0~300.0v;

■  具备线路压降补偿功能;

■  具有多组快捷组、掉电记忆功能和快捷键;

■  4.3寸彩色触摸显示屏,操作方便直观;

■  键锁功能,人性化设计,防止误操作;

■  “黑匣子”功能:自动记录报警时的电源状态、报警代码等;

■  标配rs232通讯接口,可选配rs485、gpib、ethernet通讯接口或模拟控制方式。

产品应用

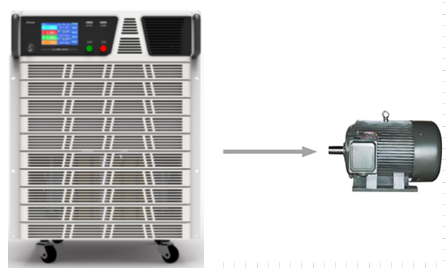

●  抗冲击性能:无需软启动可直接启动1/3电源功率的冲击型负载





●  输出状态下调节电压及频率




●  启动缓升、在线缓升功能

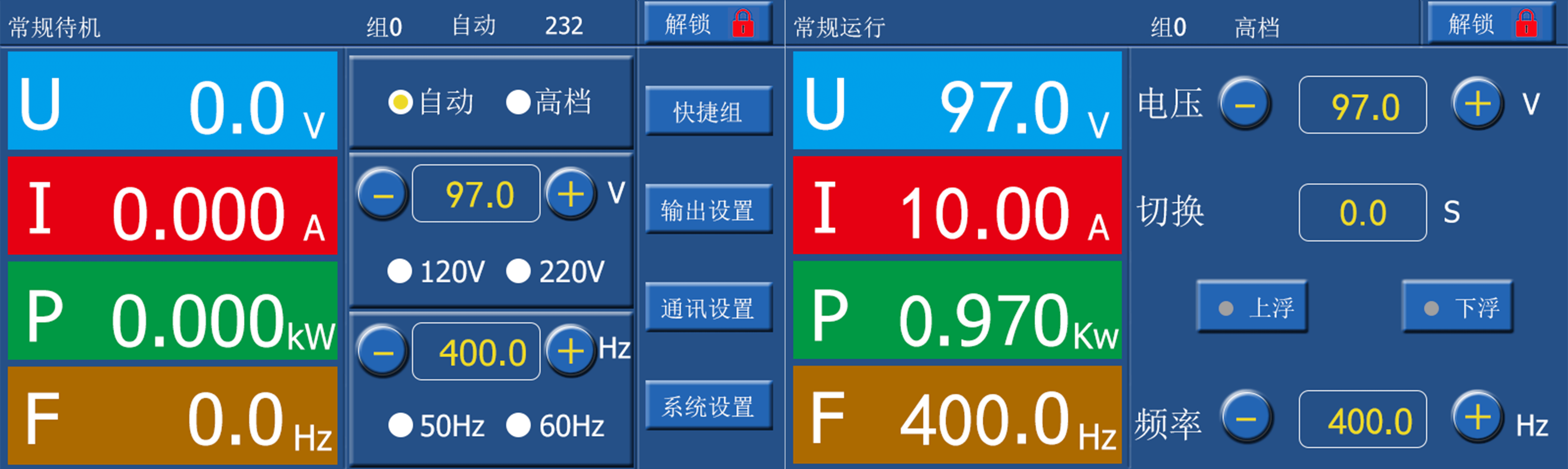

●  4.3寸彩色触摸显示屏,操作方便直观

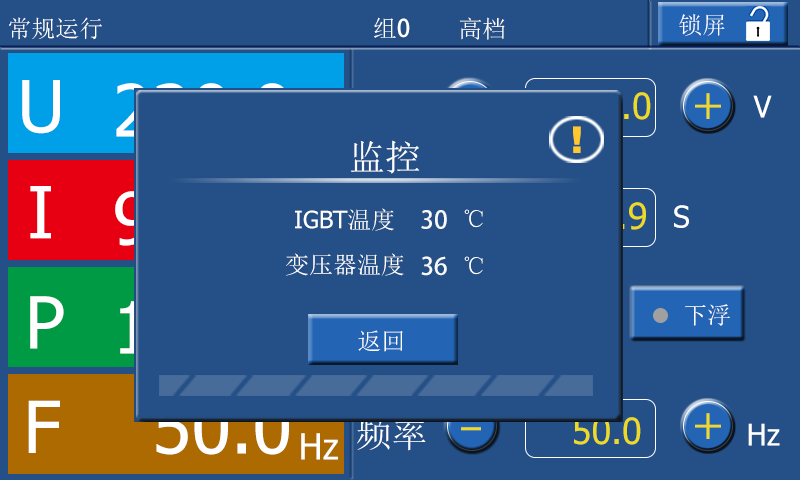

●  在线监控功能





●  上位机控制软件



技术规格

型号

anfh000s

anfh001s

anfh002s

anfh003s

anfh005s

anfh010s

anfh010ts

电源容量

500va

1kva

2kva

3kva

5kva

10kva

10kva

交流输入

相数

单相两线 pe

三相四线 pe

电压

相电压:220v±10%

线电压:380v±10%

频率

50/60hz±3hz

交流输出

相数

单相两线

电压

相电压:1.0~300.0v

自动档:(低档)1.0~150.0v,(高档)150.1~300.0v;高档锁定:(高档)1.0~300.0v

频率

45.0~65.0hz,100hz、120hz、200hz、240hz、400hz

额定电流

110v

4.6a

9.2a

18.2a

27.4a

45.6a

91.0a

91.0a

220v

2.3a

4.6a

9.1a

13.7a

22.8a

45.5a

45.5a

设置精度

电压

分辨力:0.1v,精度:0.2%×读数值 0.1%×满量程值(110/220±10%)

0.2%×读数值 0.2%×满量程值(其他范围)

频率

分辨力:0.1hz,精度:0.05%

测量精度

电压

分辨力:0.1v,精度:0.2%×读数值 0.1%×满量程值(110/220±10%)

0.2%×读数值 0.2%×满量程值(其他范围)

频率

分辨力:0.1hz,精度:0.05%

电流

分辨力:0.001a/0.01a/0.1a,精度:0.3%×读数值 0.3%×满量程值

功率

分辨力:0.001kw /0.01kw,精度:0.45%×读数值 0.45%×满量程值

频率稳定度

≤0.02%

电压失真度

线性负载:thd<1%

瞬态恢复时间

20ms

电压波峰系数

1.41±0.1

源电压效应

≤1%

负载效应

≤1%

过载能力

105%<输出≤110%  15秒关断输出 ;110%<输出≤200%  5秒关断输出;

200%<输出≤300%   2秒关断输出 ;300%<输出       立即关断输出。

抗冲击能力

可承受3倍额定电流持续2s

保护装置

过热保护、输出过流保护、输出过载保护、输出短路保护

效率

>70%

>80%

功能

显示方式

4.3寸彩色液晶触摸显示屏

启动缓升时间

0.0~99.9秒

在线调节功能

可在线调节输出电压、输出频率(45.0~65.0hz)

在线切换缓升时间可设置:0.0~99.9秒

记忆功能

掉电记忆功能,可记忆上次输出模式及参数

快捷组

8组

线路压降补偿

0.000~0.500欧

通讯接口

rs232(标配)、rs485(选配)、gpib(选配)、ethernet(选配)

远程控制

模拟控制口(选配)

工作环境

温度

0~40℃

湿度

20~90%rh

外形尺寸w×h×d(mm)

3u

3u

4u

11u

13u

432×133(148)×420

432×133(148)×570

432×177(192)×570

432×488(563)×420

432×577(652)×420

括号内为包含机脚高度,机脚可拆

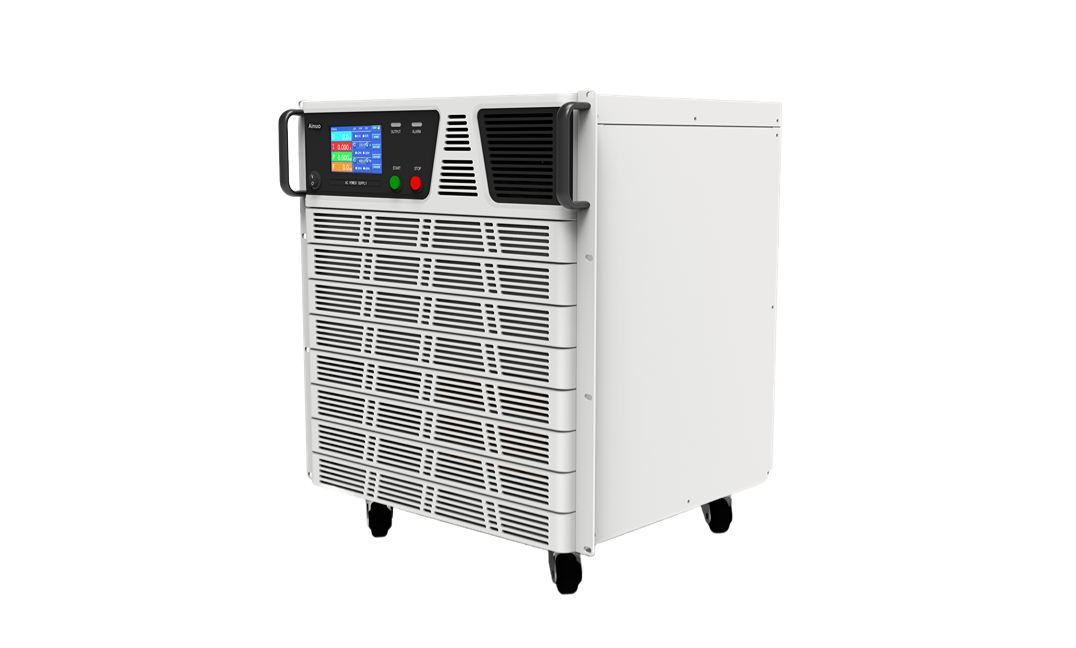

括号内为包含脚轮高度,脚轮可拆

宽度432mm为不含把手的19寸标准机箱尺寸,含把手宽度为483mm,把手为选配

重量(kg)

17

20

26

35

59

82

82
