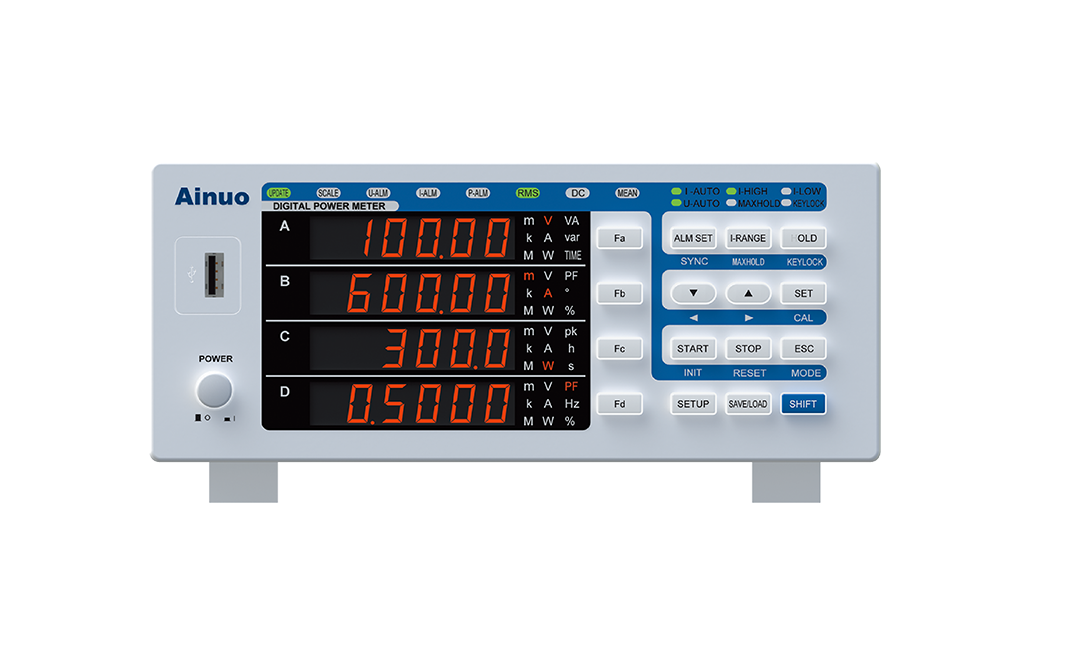

交直流单相功率计
型号:
an8721系列
应用:
严苛工业现场型式试验、高温老化室测试、家用电器、商用电器生产线待机功率测量、电动工具测试、照明灯具测试
产品概述 产品特点 产品应用 技术规格
产品概述

■  交、直流功率测量仪an8721pv3系列(以下简称测量仪)以stm32控制器为核心,采用直接采样和智能判别技术,广泛应用于单相用电设备的电压、电流、功率、功率因数、频率、电能量、时间等电参数测量,测量范围广,采用4窗口led高亮显示,按键简单快捷,同时具有u盘读写、串行通讯、参数声光报警、电压/电流变比设置等功能,具有一机多用、精确耐用的特点。

产品特点

■  交直流通用宽量程设计,dc~4khz带宽,负载适应性更强

■  可靠、稳定,体积小,机体深度短至30cm

■  刷新速度快达0.25s

■  标配rs-232或rs-485串行通信口,支持modbus通讯,轻松实现测试自动化

■  选配开关量i/o功能,实现遥控输入以及报警信号输出

产品应用

■  严苛工业现场型式试验

■  高温老化室测试

■  家用电器、商用电器生产线待机功率测量

■  电动工具测试

■  照明灯具测试

技术规格

型号

an8721pv3

an8711pv3

an8711jv3

测量参数

电压u、电流i、有功功率p、无功功率q、视在功率s、功率因数λ、相位角φ、电压频率f、电能量wh、电能量计时time

接线使用

电压/电流端子间配有不可拆除的共地短路片,仅支持电流表内接法@接线使用

无短路片,支持四线法#远距离测量接线使用

输入阻抗

电压:约2mω;电流:约4mω(20a量程),约80mω(1a量程)

电压额定量程

单相0-600v

电流额定量程

1a/20a

20a

电压范围

6v~600v

电流范围

10ma~1a/20a

200ma~20a

电压/电流误差

±(0.1%×显示值 0.1%×量程);(dc,45hz≤f≤1khz)

±(0.1%×显示值 0.1%×量程);(45hz≤f≤65hz)

有功功率误差

±(0.1%×显示值 0.1%×量程);(dc,45hz≤f≤1khz)

±(0.1%×显示值 0.1%×量程);(45hz≤f≤65hz)

有功功率测量范围

22mw(pf=0.01)~4.4kw(pf=1)@220v(1a/20a规格);4.4w(pf=0.01)~4.4kw(pf=1)@220v(20a规格);

有功功率分辨力

0.01w

功率因数误差

±(0.01~1) ,分辨率0.001

±(0.1~1),分辨率0.001

频率测量范围

dc,45hz≤f≤4khz

45hz≤f≤65hz

频率测量误差

±(0.1%×显示值) (电压幅值应大于量程的10%)

电能量范围与误差

0~99999mwh,±(0.1%×显示值 0.1%×量程)

电能计时与误差

999时59分59秒,±(0.05%×显示值)

电压/电流变比

0.1~1000.0

数据更新周期

0.25,0.5,1[s]

报警功能

5组,电压、电流、功率上/下限、门限设定

控制接口

rs-232 (选配rs-485)、开关量功能 (选配)

机箱尺寸

外形尺寸213(w)×88(h)×300(d)mm;开口尺寸210(w)×85(h) mm,底脚高15 mm
