产品概述

　　交流电源供应器 an97xxxs系列，采用数字技术和igbt智能化输出，输出波形纯净。电源具备可承受3倍额定电流冲击的能力，负载适应性强，可适用于电动机、空调等各种冲击性负载，动态特性好。

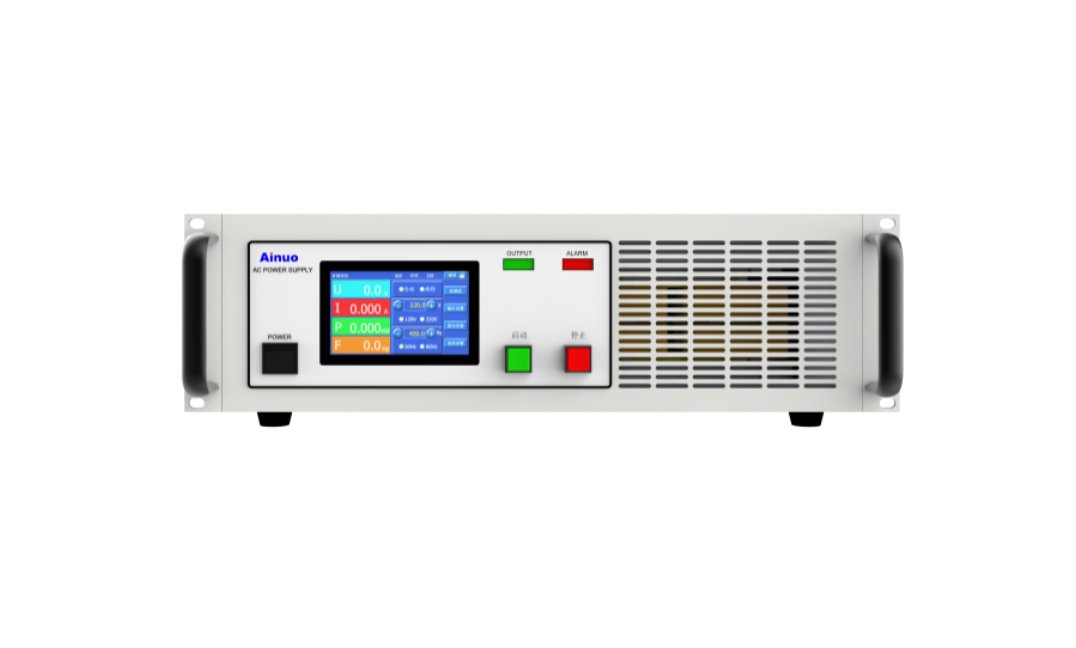

　　电源采用19寸标准机箱尺寸设计，体积小，可直接安装于标准机柜内，满足测试、系统集成、产线等多种使用场合的要求;采用4.3寸彩色液晶触摸显示屏，操作方便直观，可广泛应用于家电产线、实验室、质检所、认证中心等场所。

产品特点

■ 19寸标准机箱尺寸，体积小，可安装于标准机柜内；

■ 3倍额定电流冲击承受2s，可直接启动等同于1/3电源功率的冲击型负载；

■ 输出状态下调节电压及频率；

■ 具备启动缓升及在线缓升功能，缓升时间可设定；

■ 测量功能：电压、电流、频率、有功功率；

■ 电压分档功能：1.0～150.0v、150.1～300.0v自动调整或锁定1.0～300.0v；

■ 具备线路压降补偿功能；

■ 具有多组快捷组、掉电记忆功能和快捷键；

■ 4.3寸彩色触摸显示屏，操作方便直观；

■ 键锁功能，人性化设计，防止误操作；

■ “黑匣子”功能：自动记录报警时的电源状态、报警代码等；

■ 标配rs232通讯接口，可选配rs485通讯接口。

产品应用

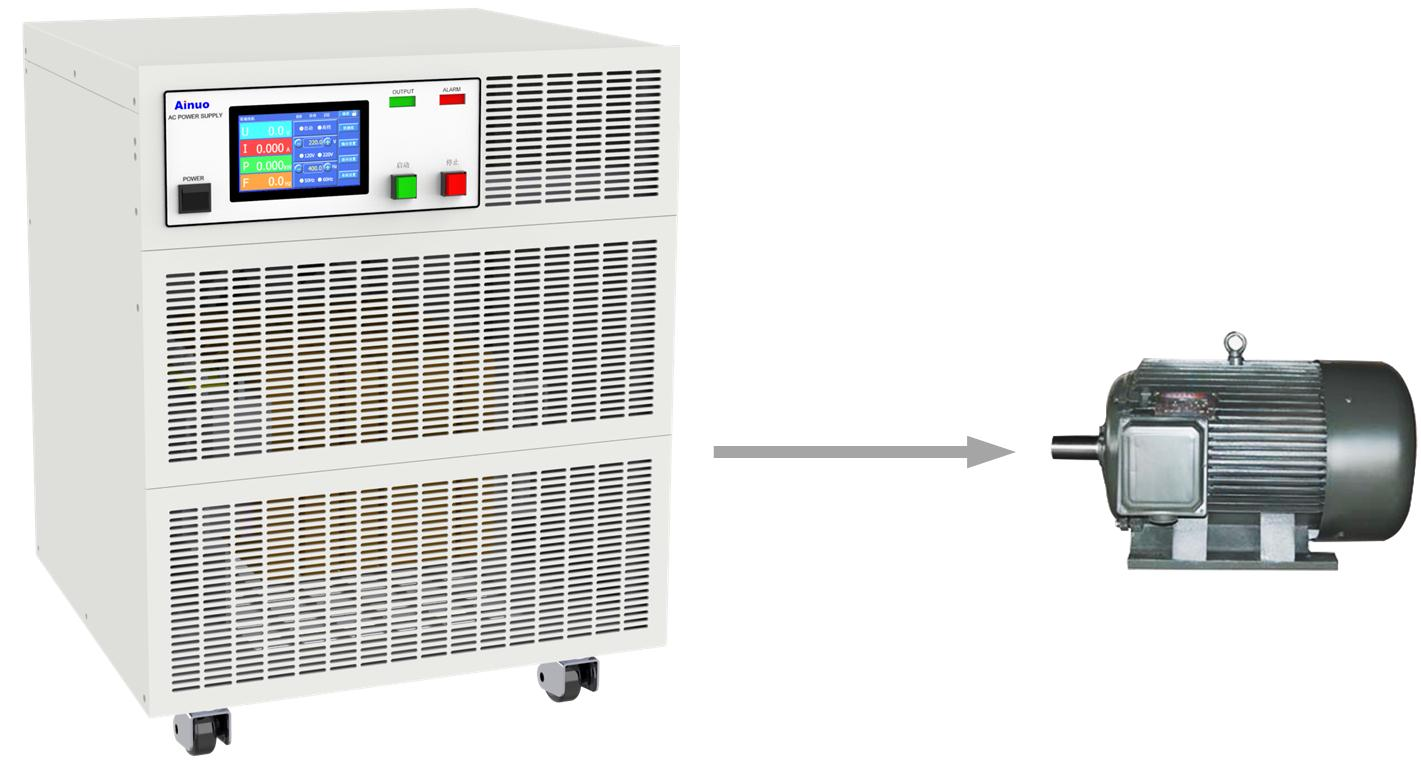

■ 抗冲击性能：无需软启动可直接启动1/3电源功率的冲击型负载

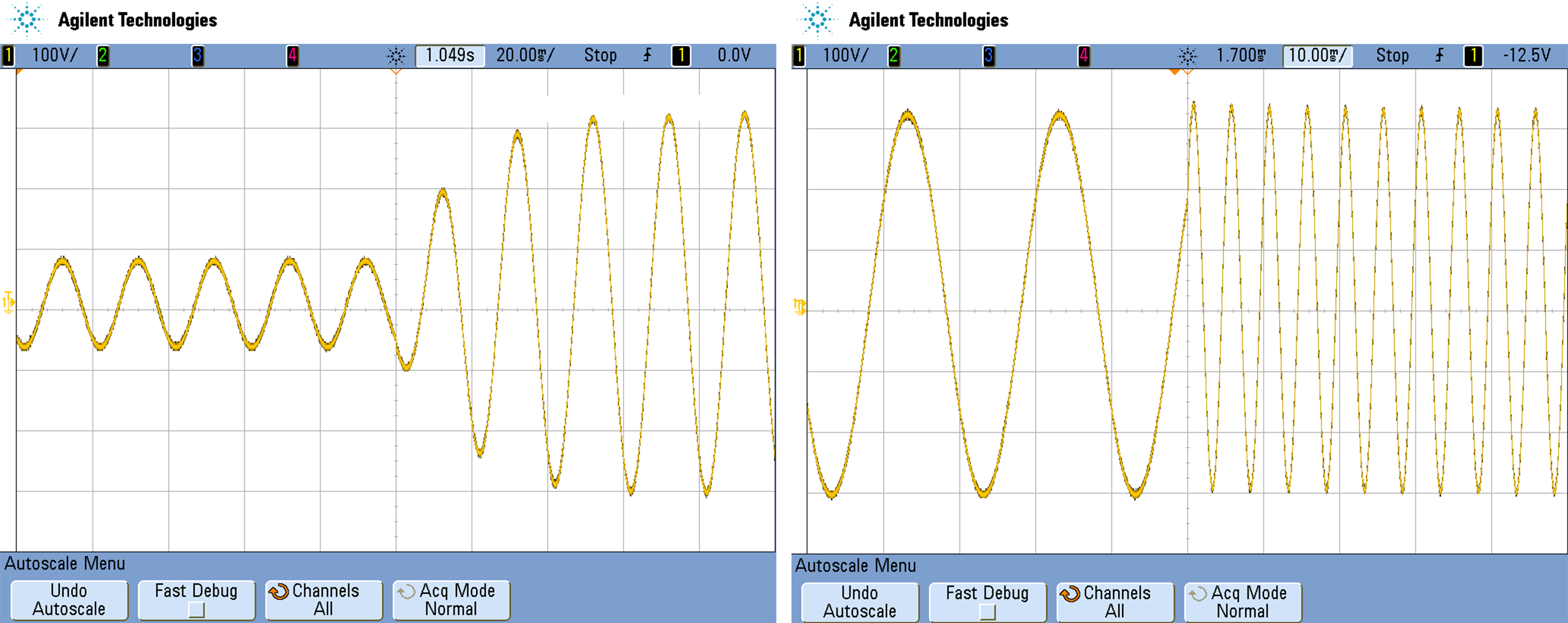

■ 输出状态下调节电压及频率

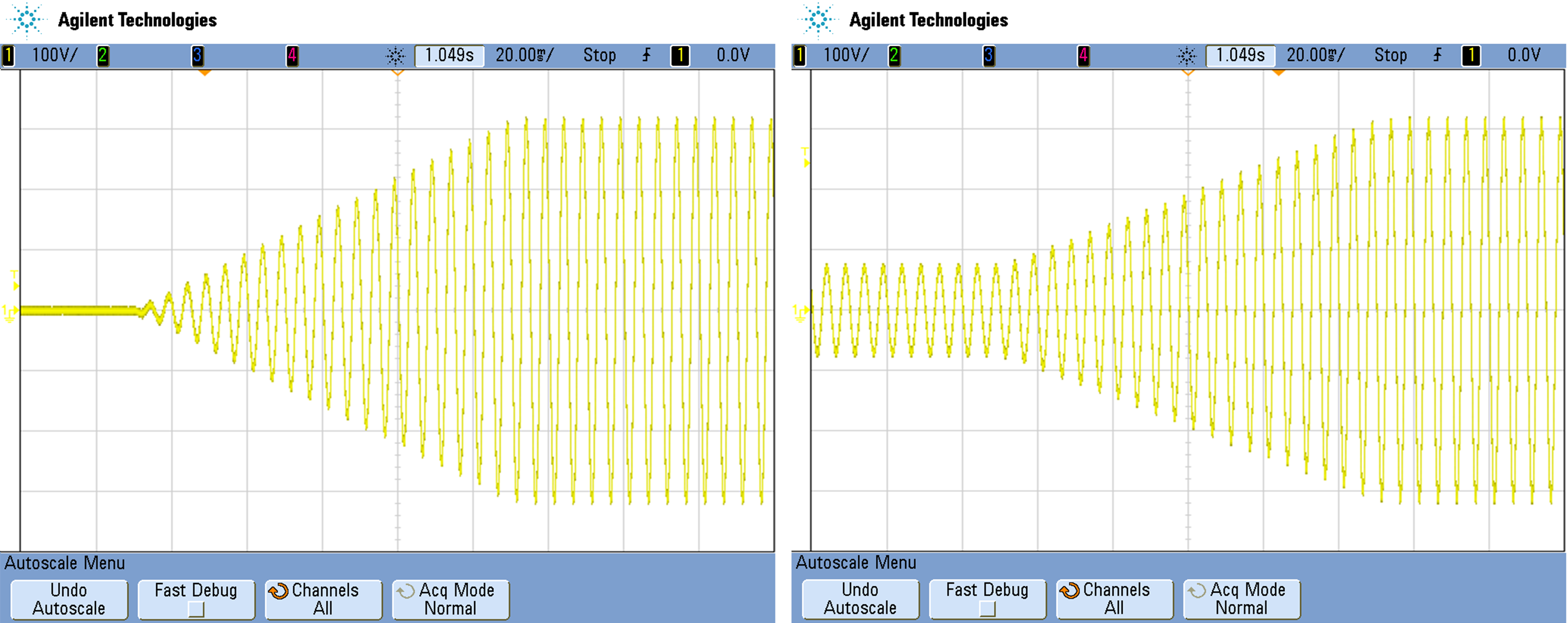

■ 启动缓升、在线缓升功能

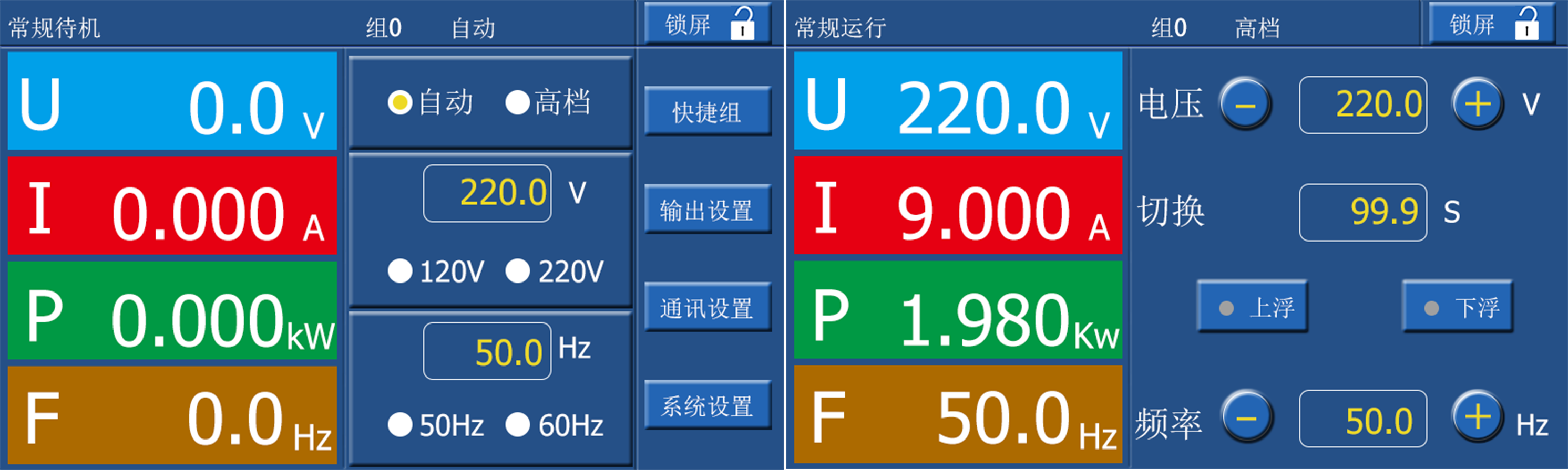

■ 4.3寸彩色触摸显示屏，操作方便直观

■ 上位机控制软件

技术规格

型号			an97000s	an97001s		an97002s	an97003s	an97005s	an97010s	an97010ts
电源容量			500va	1kva		2kva	3kva	5kva	10kva	10kva
交流输入	相数		单相两线 pe							三相四线 pe
	电压		相电压：220v±10%							线电压：380v±10%
	频率		50/60hz±3hz
交流输出	相数		单相两线
	电压		相电压：1.0～300.0v 自动档：(低档)1.0～150.0v，(高档)150.1～300.0v；高档锁定：(高档)1.0～300.0v
	频率		45.0～65.0hz，100hz、120hz、200hz、240hz、400hz
	额定电流	110v	4.6a	9.2a		18.2a	27.4a	45.6a	91.0a	91.0a
		220v	2.3a	4.6a		9.1a	13.7a	22.8a	45.5a	45.5a
	设置精度	电压	分辨力：0.1v，精度：0.2%×读数值 0.2%×满量程值
		频率	分辨力：0.1hz，精度：0.1%
	测量精度	电压	分辨力：0.1v，精度：0.2%×读数值 0.2%×满量程值
		频率	分辨力：0.1hz，精度：0.1%
		电流	分辨力：0.001a/0.01a/0.1a，精度：0.4%×读数值 0.4%×满量程值
		功率	分辨力：0.001kw /0.01kw，精度：0.8%×读数值 0.8%×满量程值
	频率稳定度		≤0.05%
	电压失真度		线性负载：thd＜1%
	瞬态恢复时间		20ms
	电压波峰系数		1.41±0.1
	源电压效应		≤1%
	负载效应		≤1%
	过载能力		105%＜输出≤110% 15秒关断输出；110%＜输出≤200% 5秒关断输出； 200%＜输出≤300% 2秒关断输出；300%＜输出立即关断输出。
	抗冲击能力		可承受3倍额定电流持续2s
	保护装置		过热保护、输出过流保护、输出过载保护、输出短路保护
	效率		＞70%				＞80%
功能	显示方式		4.3寸彩色液晶触摸显示屏
	启动缓升时间		0.0～99.9秒
	在线调节功能		可在线调节输出电压、输出频率（45.0～65.0hz）在线切换缓升时间可设置：0.0～99.9秒
	记忆功能		掉电记忆功能，可记忆上次输出模式及参数
	快捷组		8组
	线路压降补偿		0.000～0.500欧
	通讯接口		rs232（标配)、rs485（选配)
工作环境	温度		0～40℃
	湿度		20～90%rh
外形尺寸w×h×d(mm)			3u			3u	4u	11u	13u
			432×133（148）×400			432×133（148）×550	432×177（192）×550	432×488（563）×400	432×577（652）×400
			括号内为包含机脚高度，机脚可拆					括号内为包含脚轮高度，脚轮可拆
			宽度432mm为不含把手的19寸标准机箱尺寸，含把手宽度为483mm，把手为选配
重量（kg）			17		20	26	35	59	82		82
