轮毂整机综合测试系统
型号:
an83hx系列
应用:
本系统适用于电动车行业的整机测试;设备适用于电动自行车、电动三轮车、电动轻便摩托车、电动摩托车、高速电动摩托车、电动滑板车等各类电动车整机测试行业
产品概述 产品特点 产品应用 技术规格
产品概述

■  多档位:系统功率模块具备多款电机兼容的测试能力。

■  高效率:系统一次装夹完成全部测试,支持双工位、多工位定制,提升测试效率。

■  高性能:系统电压调节均采用闭环反馈调节系统,保证电压输出的稳定性。

■  易维护:系统可搭配自主研发的单相交流电源,售前/售后统一高效。

■  多接口:系统支持usb、rs232、lan等接口,支持plc仿真技术、tcp/ip网络协议等,方便数据交互和仪表控制。


产品特点

●  测试项目

■  整机:耐压、绝缘、电阻、空/负载、转速、霍尔、转向。


●  解决行业痛点

■  电机抖动:磁铁贴歪,贴反,无磁性等异常信息。

■  产品不合格统计:统计产品不合格类型,辅助产品问题分析。




产品应用

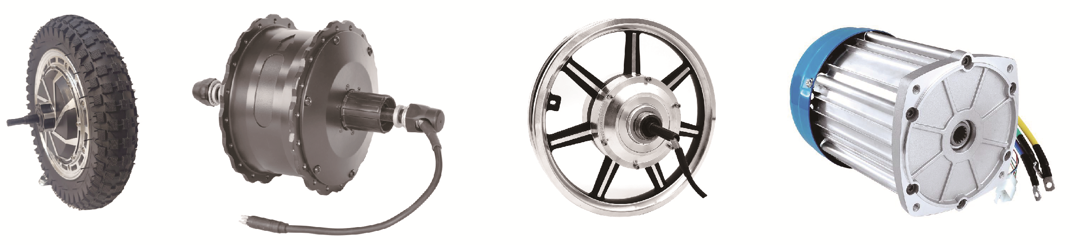

测试产品案例


技术规格

应用行业

电动自行车、电动摩托、电动三轮等

产品型号

an83hx

定制参数

耐压测试

输出电压

范围:(300 ~ 3000)vac,步幅:10v/步

5000vac

允许误差:±(2%×设定值 5v)

直耐

击穿电流

范围:(0.01~20.0)ma

100ma

允许误差:±(2%×读数值 0.3×量程)


持续时间

范围:(1.0~99.9)s,允许误差:±(1%×设定值 0.1s)


绝缘测试

输出电压

范围:(200 ~ 1000)vdc,步幅:5v/步

2500v

允许误差:±(1%×设定值 5v)


纹波系数

<5%


电阻测量

范围:1.0~500mω

10gω

允许误差:±(5%×读数值 2个字)


持续时间

范围:(1.0~99.9)s,允许误差:±(1%×设定值 0.1s)


电阻测试

测试测量

范围:(0.1~20k)ω,单位ω

1mω~400kω

允许误差:±(0.3%×读数值 0.1%×量程)


温度测量

(0.0~60.0)℃,允许误差:±0.5℃


电阻平衡

计算公式

|电阻值-电阻平均值|/电阻平均值*100%

其他

显示范围

0.0%~99.9%


匝间测试

脉冲电压

范围:(300~3000)v,步幅:100v/步


允许误差:±(2.5%×设定值 10v)

反嵌测试

             判定

反嵌/正常


电感测试

测试范围

0.0001μh-99.99kh


基本精度

0.5%


测试频率

100hz,120hz,1khz,10khz


测试电平

0.1,0.3,1.0(v)


空载测试

电压范围


(1.0-300.0)v;

1000v

允许误差


±(0.3%示值 0.2%量程)

0.1级

电流范围


(0.05-20.00)a;


允许误差


±(0.3%示值 0.2%量程)


功率范围


(1.0-6.0k)w;


允许误差


±(0.8%示值 0.2%量程)


霍尔测试

电压范围


(0.5-20.0)v


允许误差


±(0.5%×读数值 0.2%×量程)


频率


(10-1000)hz


允许误差


±(0.1%×读数值 1个字)


占空比


(20-80)%;允许误差±(1%×示值)


转向测试

判定参数


正转、反转、不转
