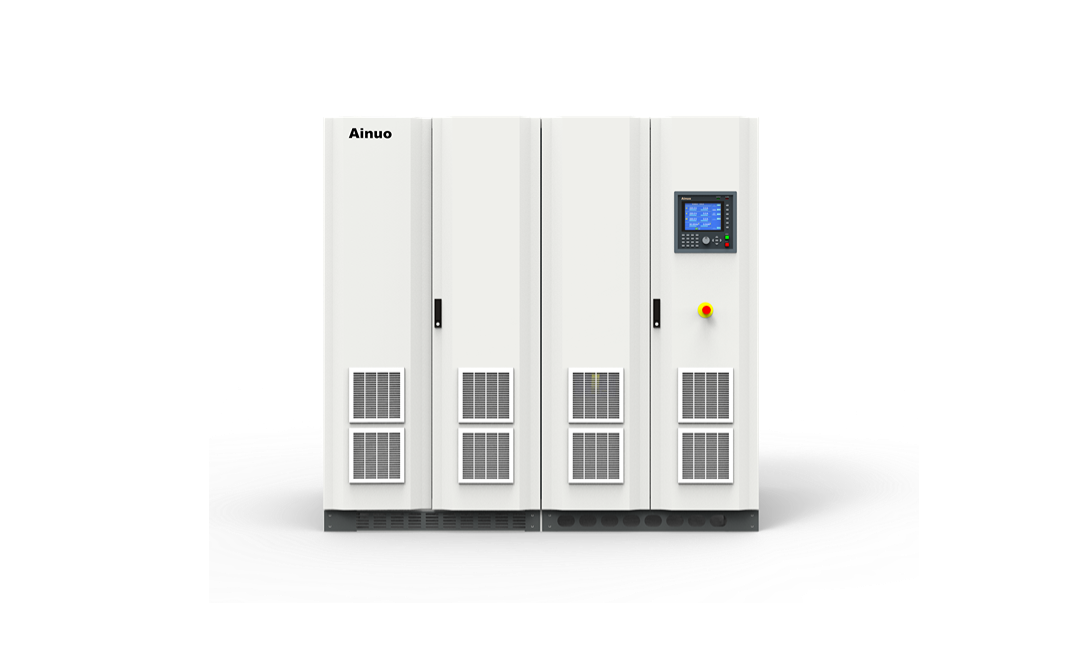

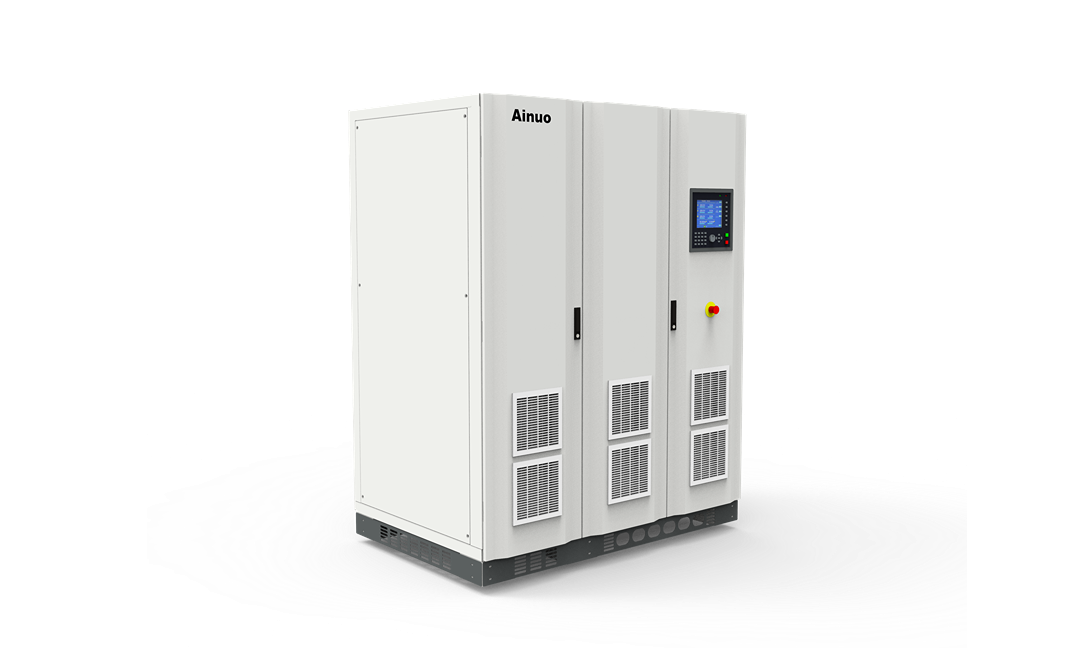

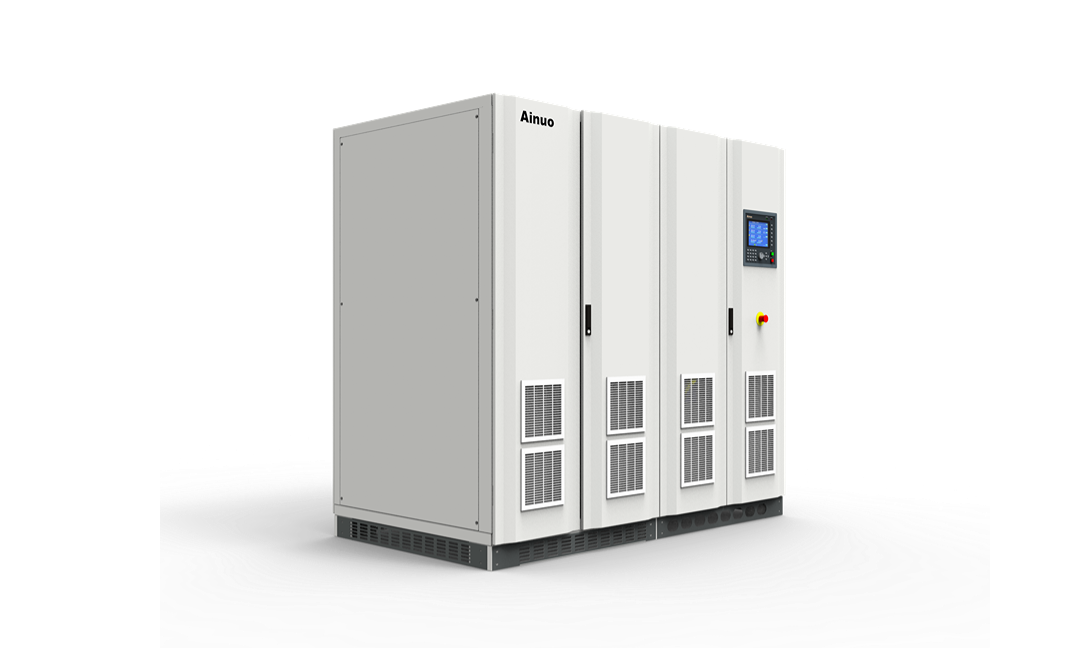

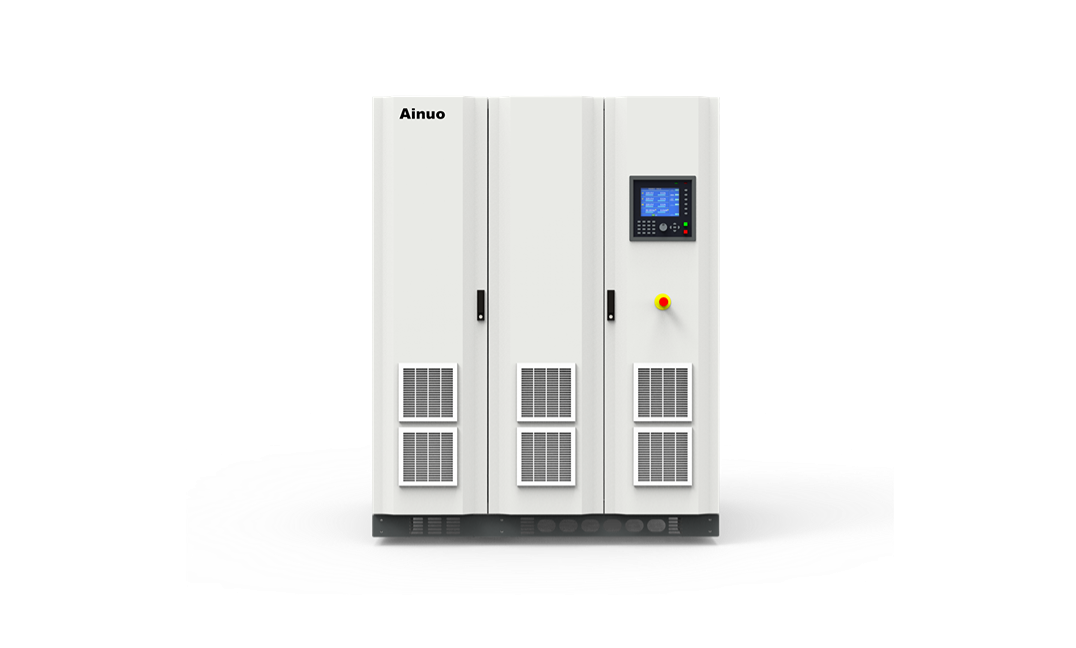

可回馈电网模拟电源 anbgs系列
技术参数:
15kva-2000kva 40hz-70hz
应用:
光伏、风能等新能源行业开发测试,适用于逆变器的测试及验证。
产品概述 产品特点 产品应用 技术规格
产品概述

■  anbgs系列可回馈电网模拟电源,专门针对光伏、风能等新能源行业开发,适用于逆变器的测试及验证。电源具备能量回馈电网功能,能够四象限运行,可大量节省能源消耗以降低运行成本;采用fpga数字化控制技术,逆变器测试流程可完全实现智能化;具备正弦波输出模式和多种谐波叠加输出模式,单相、两相或三相高低(零)电压穿越,能够充分模拟各种电网异常状况,可配合完成过欠压、过欠频、不平衡及防孤岛保护功能测试,满足相关法规的测试要求。

产品特点

■  采用fpga数字化控制技术,逆变器测试流程可完全实现智能化;

■  具备能量回馈电网功能,电源能够四象限运行;

■  输入功率因数校正功能;

■  具备高性能的高低(零)电压穿越、阶跃、暂降、闪变等测试功能,可进行1ms穿越测试;

■  电压和频率可设置复杂编程方式,轻松实现过欠压,过欠频测试;

■  三相不平衡模式,可分别调节三相电压及三相相位差或直接设置三相不平衡度;

■  具备2-50次谐波输出及间谐波输出功能;

■  可用于nbt 32004-2018、iec 61000-4-11/13/14/28等标准法规测试;

■  测量功能齐全:电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数;

■  在线监控功能:输出状态下监控igbt温度、变压器温度、风机转速、输入电压等参数;

■  “黑匣子”功能:自动记录报警时的电源状态、报警代码等,极大缩短维护时间;

■  lock键,人性化设计,5分钟不操作自动锁定,防止误操作;

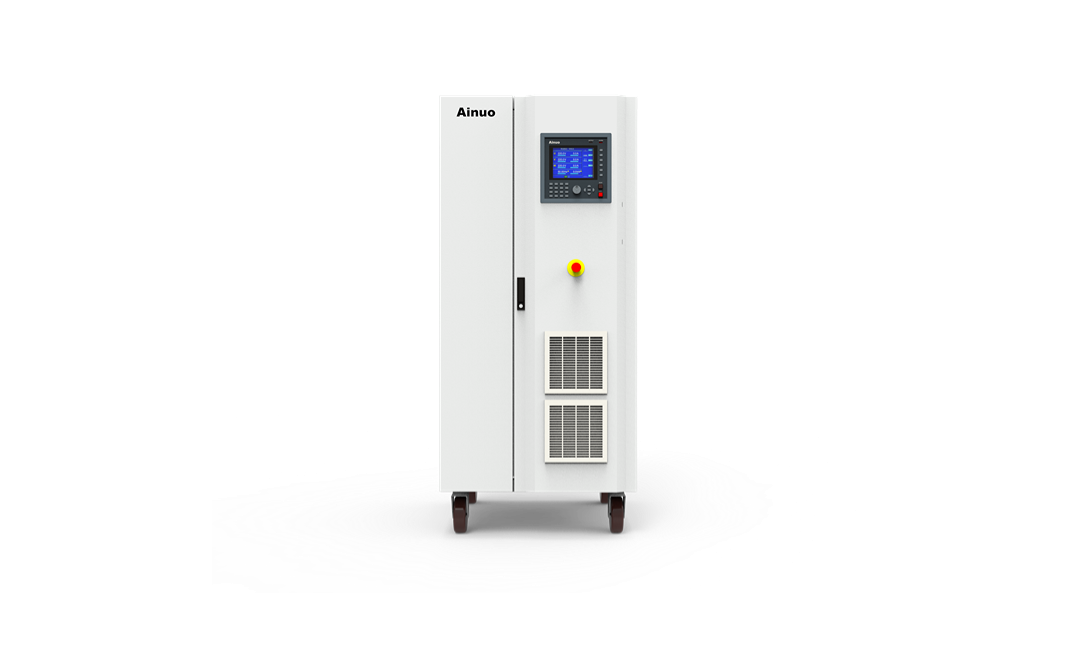

■  机箱采用组合机柜形式,8寸大屏幕彩色液晶显示;

■  标配rs485、ethernet通讯接口、同步信号接口,可选配rs232、gpib通讯接口。

产品应用

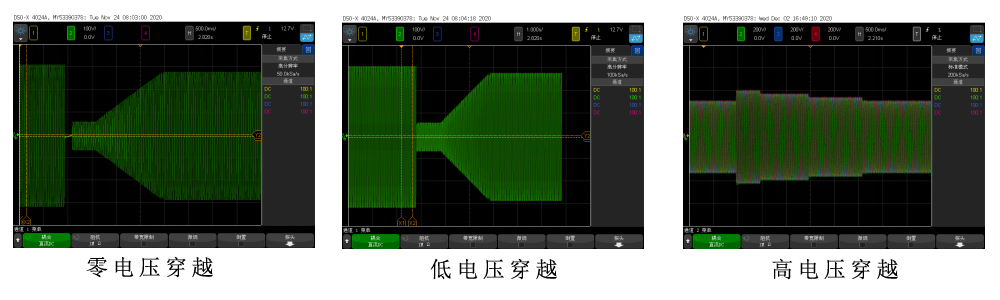

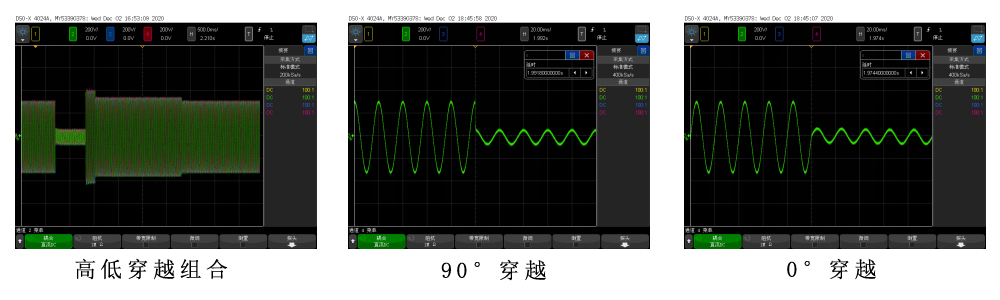

■  高低穿:针对光伏行业设置的编程输出方式,用来模拟电网跌落及恢复的过程,可模拟零电压穿越、低电压穿越、高电压穿越、高低穿越组合等多种模式,并可以对电压、维持时间、穿越角度、恢复电压等进行任意设置。

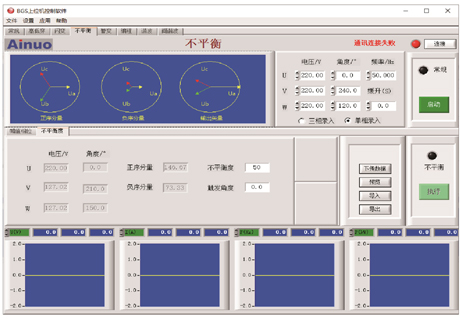

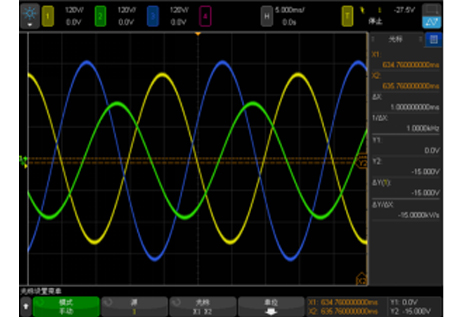

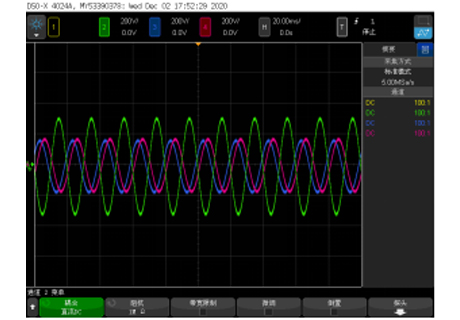

■  不平衡:u、v、w三路相位、电压可分别独立设置,也可以直接对不平衡度进行设置。

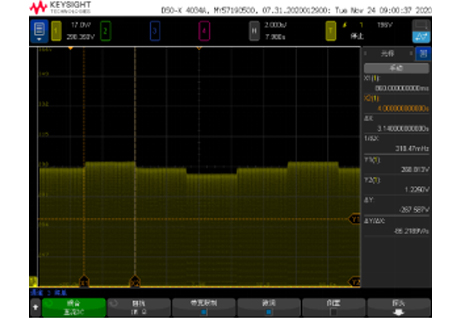

■  暂变:模拟电压短时间变化的一种输出方式,可进行1ms零穿测试。

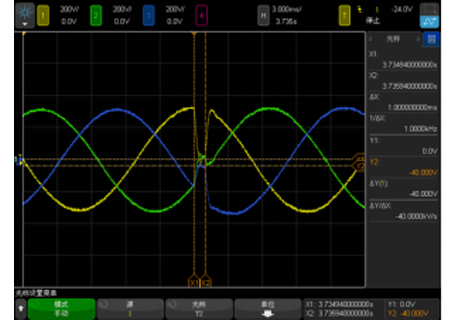

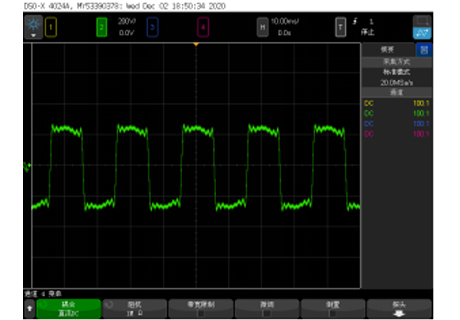

1ms穿越

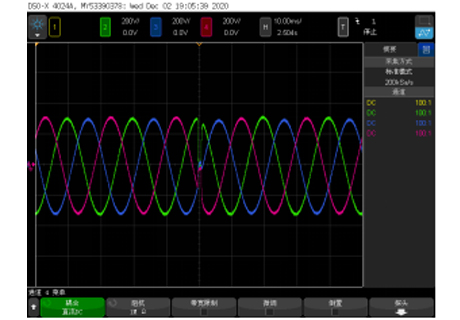

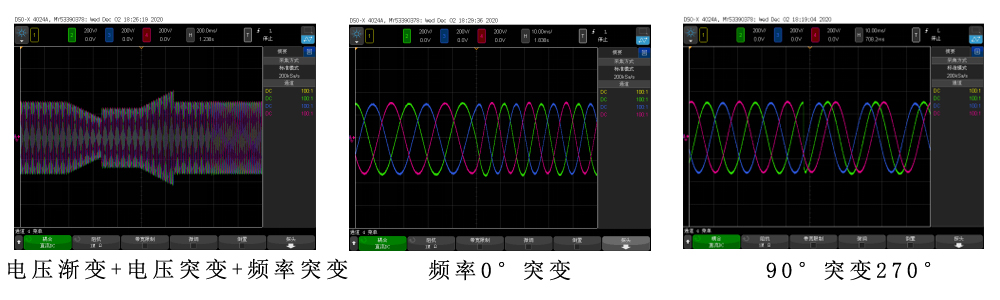

■  编程:通用可编程设置,电压、频率、相位根据单步设定进行变换,可进行触发相位、循环次数的设置,三相输出可分别设置参数,并可实现任意相位突变/穿越等测试。

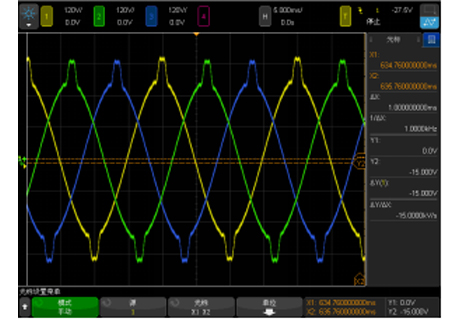

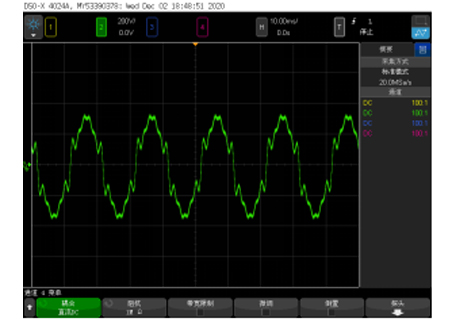

■  谐波:电源具备谐波编辑功能(2-50次),可在标准正弦波基础上添加各次谐波,可设置各次谐波含量及角度,单次谐波可达30%,总谐波含量无限制,谐波叠加次数无限制。同时具备50组谐波存储组可快捷调用。



■  间谐波:电源具备间谐波编辑功能,可在标准正弦波基础上添加间谐波,可设置间谐波触发角、频率、含量和扫描时间,间谐波频率范围16-2500hz。



■  闪变:电源可模拟电网闪变特性,进行被测品的闪变适应性测试。

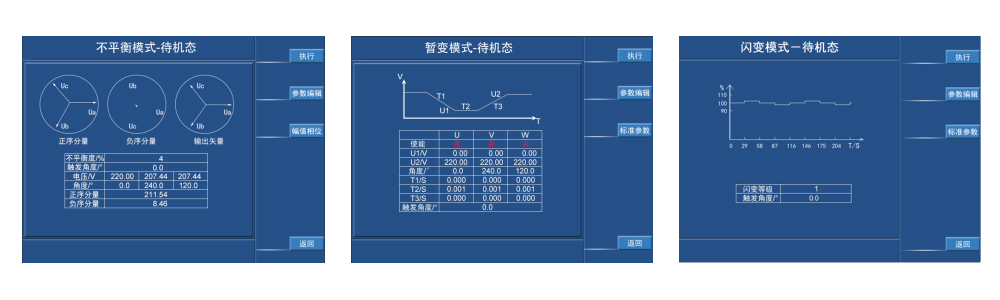

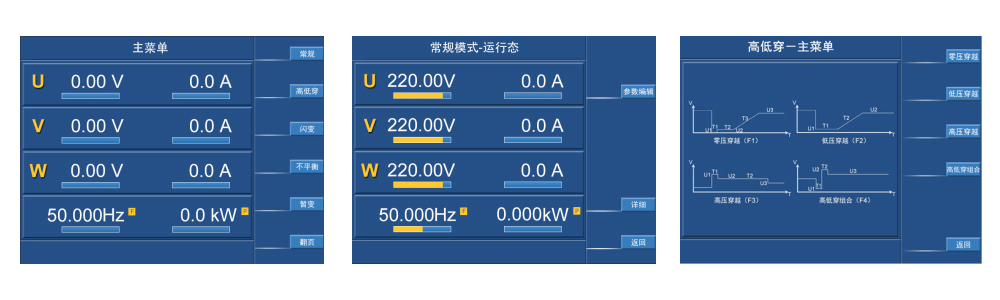

■  大尺寸彩色液晶、数字键输入、旋钮操作;

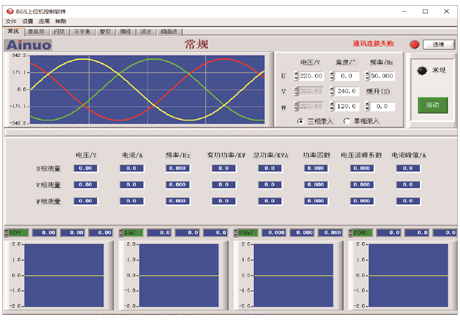

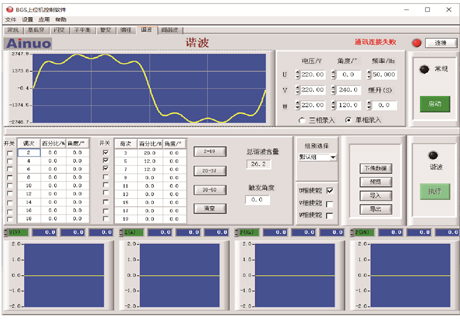

■  上位机控制软件;

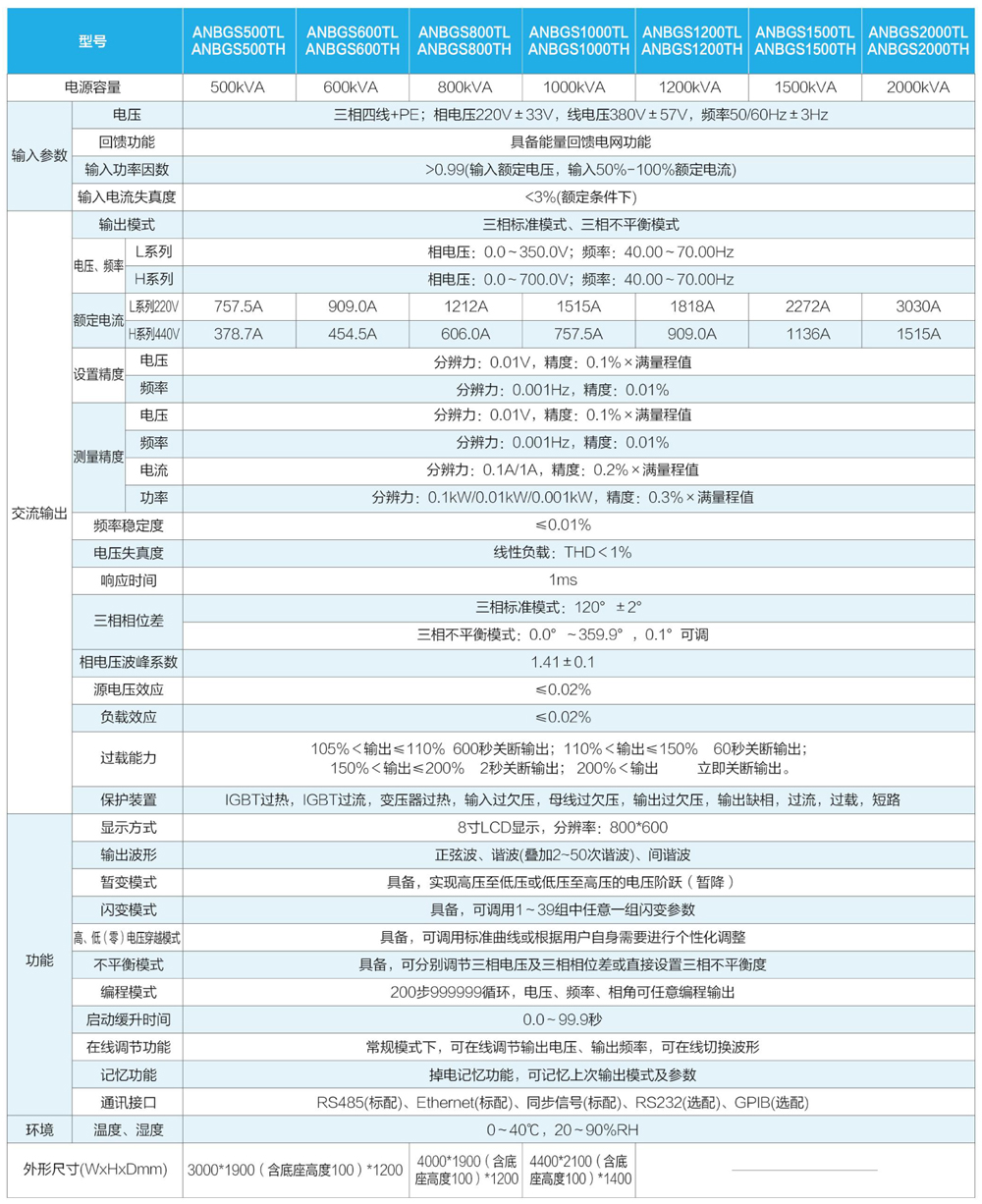

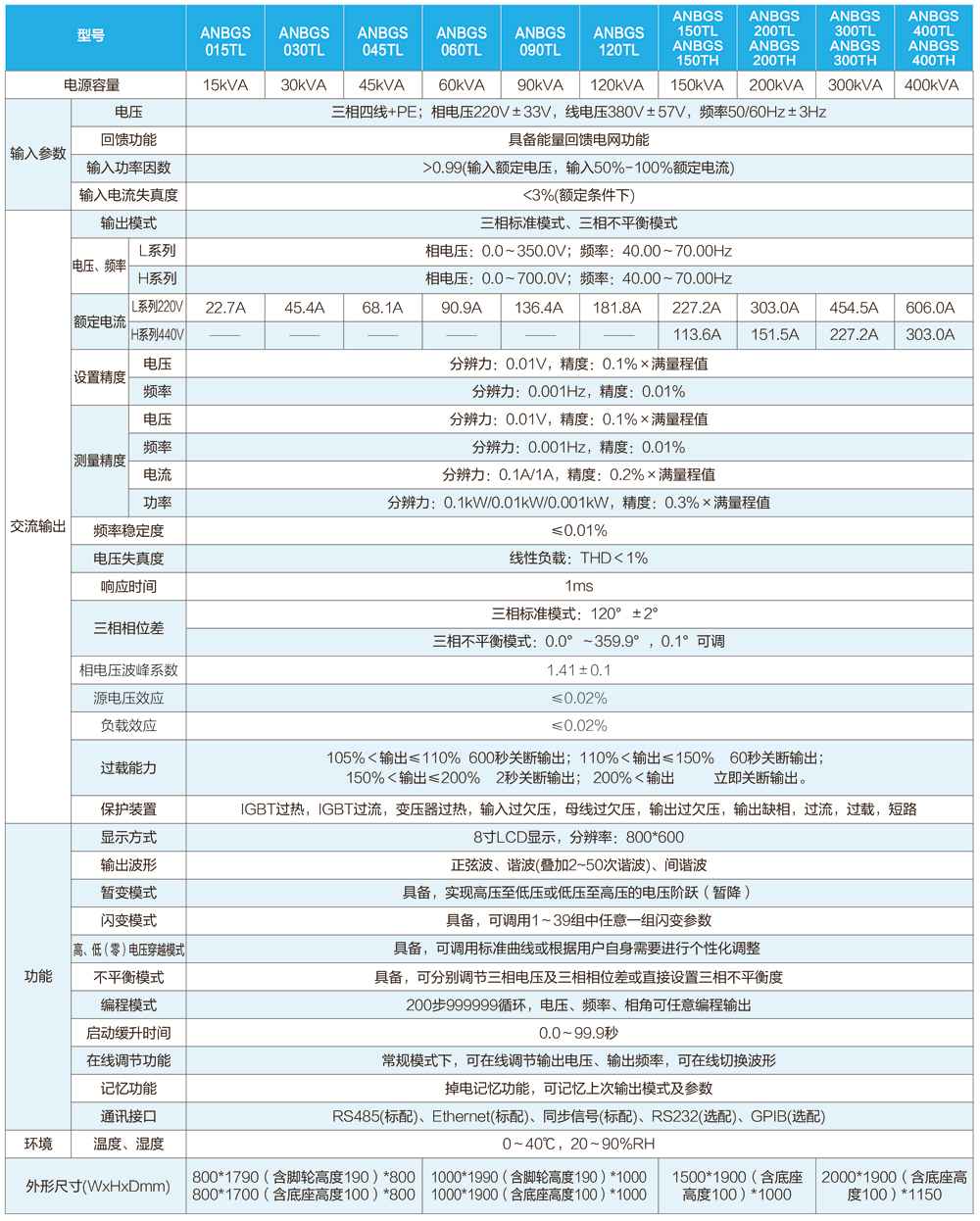

技术规格
