产品概述

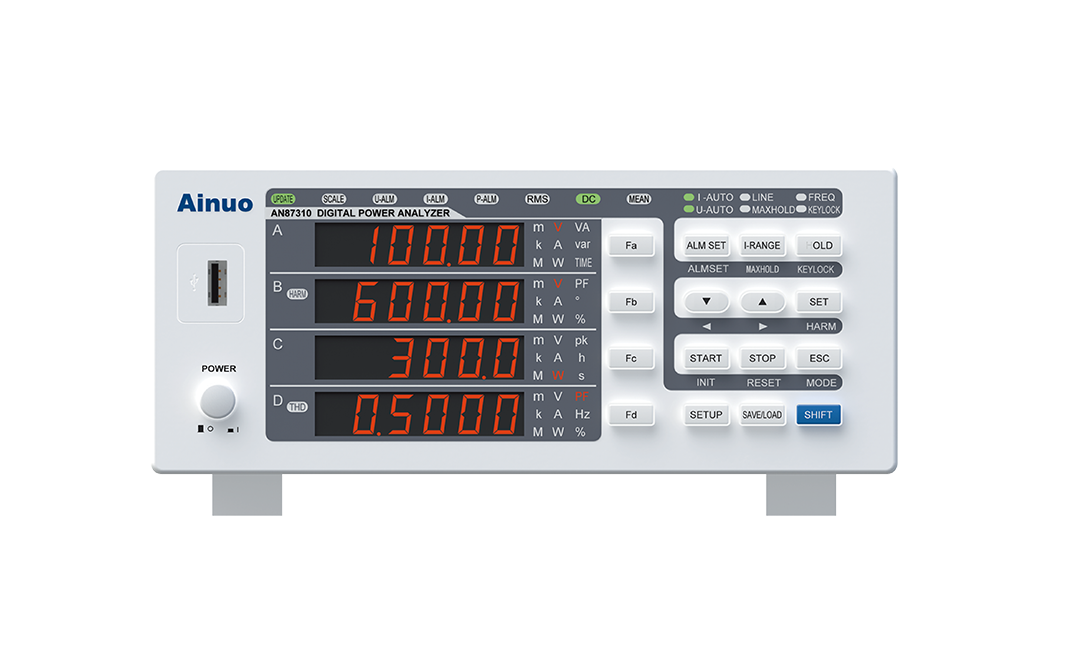

■ 交直流功率分析仪an87310系列（以下简称分析仪）以stm32控制器为核心并辅以fpga，采用直接采样和智能判别技术，广泛应用于单相用电设备的电压、电流、功率、功率因数、频率、电能量、时间、谐波等电参数测量，测量范围广，采用4窗口led高亮显示，按键简单快捷，同时具有u盘读写、串行通讯、参数报警、电压/电流变比设置等功能，具有一机多用、专业可靠的特点。

产品特点

■ 交直流通用宽量程设计，dc～100khz带宽，负载适应性更强
■ 可靠、稳定，体积小，重量轻
■ 测量速度快，最快0.1s刷新速率
■ 标配rs-232或rs-485串行通信口，支持modbus通讯，轻松实现测试自动化

产品应用

■ 严苛工业现场型式试验
■ 高温老化室测试
■ 电动工具测试
■ 照明灯具测试
■ 家用电器、商用电器生产线待机功率测量
■ 电流范围1ma~22a/5ma~55a，电压范围0.15~1200v，可测量额定功率和待机功率
■ 最小功率分辨力0.1mw
■ 50次谐波、失真度分析

技术规格

型号	an87310
电流规格	20a/50a
接线方式	1p2w(单相2线)
输入阻抗	电压：约2mω；电流直接输入：约10mω ；电流传感器输入：约100kω
满量程峰值因数	3
电压额定量程（直接输入）	15/30/60/100/150/300/600/1000[v]；1000v满量程峰值因数为1.5
电流额定量程（直接输入）	100m/200m/500m/1/2/5/10/20[a]
电流额定量程（传感器输入）	50m/100m/200m/500m/1/2/5/10[v]
电压/电流范围	(1%～110%)×量程
功率因数范围	±(0.001 ～ 1.000)
电压测量误差	dc：±(0.1%×示值 0.2%×量程) 0.5hz≤f＜45hz：±(0.1%×示值 0.2%×量程) 45hz≤f≤66hz：±(0.1%×示值 0.1%×量程) 66hz＜f≤1khz：±(0.1%×示值 0.2%×量程) 1khz＜f≤10khz：±({0.07×f}%x示值 0.3%×量程) 10khz＜f≤100khz：±(0.5%x示值 0.5%x量程)，±[{0.04×(f–10)}%x示值]
电流测量误差	dc：±(0.1%×示值 0.2%×量程) 0.5hz≤f＜45hz：±(0.1%×示值 0.2%×量程) 45hz≤f≤66hz：±(0.1%×示值 0.1%×量程) 66hz＜f≤1khz：±(0.1%×示值 0.2%×量程) 1khz＜f≤10khz：±({0.07×f}%x示值 0.3%×量程) 10khz＜f≤100khz：±(0.5%x示值 0.5%x量程)，±[{0.04×(f–10)}%x示值]
有功功率测量误差	dc：±(0.1%×示值 0.2%×量程) 0.5hz≤f＜45hz：±(0.3%×示值 0.2%×量程) 45hz≤f≤66hz：±(0.1%×示值 0.1%×量程) 66hz＜f≤1khz：±(0.2%×示值 0.2%×量程) 1khz＜f≤10khz：±(0.1%x示值 0.3%x量程)，±[{0.067×(f–1)}%x示值] 10khz＜f≤100khz：±(0.5%x示值 0.5%x量程)，±[{0.09×(f–10)}%x示值]
有功功率测量范围及分辨力	2.2mw~4.4kw@220v，pf=0.01~1，最高分辨力0.1mw
频率测量范围及误差	dc，0.5hz ～ 100khz，±0.1%×示值
谐波测量	11hz ～ 600hz，1～50次谐波含量，总失真度
电能测量范围及误差	0～99999mwh (分辨率：1mwh/0.01mah)，±0.5%×示值
电能计时	9999时59分59秒
滤波器功能	500hz、5.5khz电压线路、电流线路和频率滤波
变比范围	1.0 ～ 10000.0
数据更新周期	100m / 250m / 500m / 5[s]
报警功能	5组，电压、电流、功率上/下限、门限设定
控制接口	标配：rs-232；选配：rs-485
机箱尺寸	外形尺寸213(w)×88(h)×380(d) mm，开口尺寸210(w)×85(h) mm，底脚高15 mm
