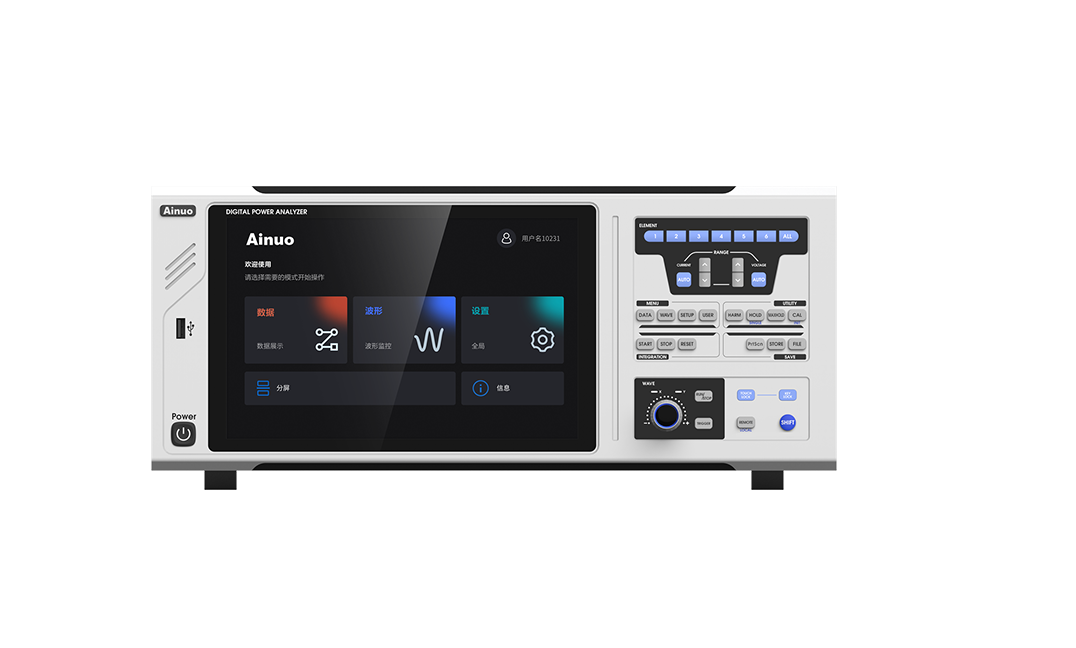

多通道高精度功率分析仪
型号:
anpa1000系列
应用:
光伏逆变器、电动汽车、obc、充电桩、电机台架、变频电机、开关电源、电力电子、变压器
产品概述 产品特点 产品应用 技术规格
产品概述

■  六通道同步功率分析

■  基本精度:读数的0.03% 量程的0.05%

■  测量带宽:dc,0.5hz~1mhz

■  最大电压:1000v(dc1500v)

■  规格丰富:50a / 30a(标配)/ 5a,标配bnc接口,可选配传感器

■  液晶显示:全触屏体验,显示界面条目自定义,多种波形显示

■  数据存储:存储项目自定义,csv格式导出,本机截图保存

■  完美尺寸:标准4u高度,符合系统集成要求

产品特点

★  多通道:1~6通道同步测量单元配置,可灵活配置为多通道单相、三相三×2、三相四×2、四相(dc 三相三)等模式,满足多种负载(空调、逆变器、变频器、电机)测量需求;

★  高精度:使用高速fpga arm处理器双核处理,16位高速高精度ad转换器,基本精度可达0.05%,最快50ms显示数据更新周期;

★  宽频带:交流、直流信号两用,功率测量带宽dc、0.5hz~1mhz,可满足各种标准和非标准正弦波形负载功率测量;

★  多规格:单通道可测量电流30a(可选配50a、5a等规格,且支持混合搭配),功率最小分辨力0.1mw,满足待机功耗测量需求和额定功率测量需求;

★  多路谐波分析:六通道可同时进行谐波分析,最高500次谐波测量,失真度分析,可直观显示各次谐波含量和总含量;

★  多路频率测量:六通道可同时进行频率测量;

★  线路滤波:采用500hz、5.5khz、50khz的低通滤波器,可测量pwm波形的基波值,滤掉开关电源电流高频干扰;

★  传感器:变比功能,支持常规i-i、v-v型电压/电流互感器;支持bnc接口的i-v型电流传感器,最大输入电压10v,可选配大电流传感器;

★  效率计算:可同时测量设备的输入、输出能耗,并计算出其效率;

★  电能累积:可单独累积正向电能量、反向电能量和综合电能量,进行买卖电能测量。

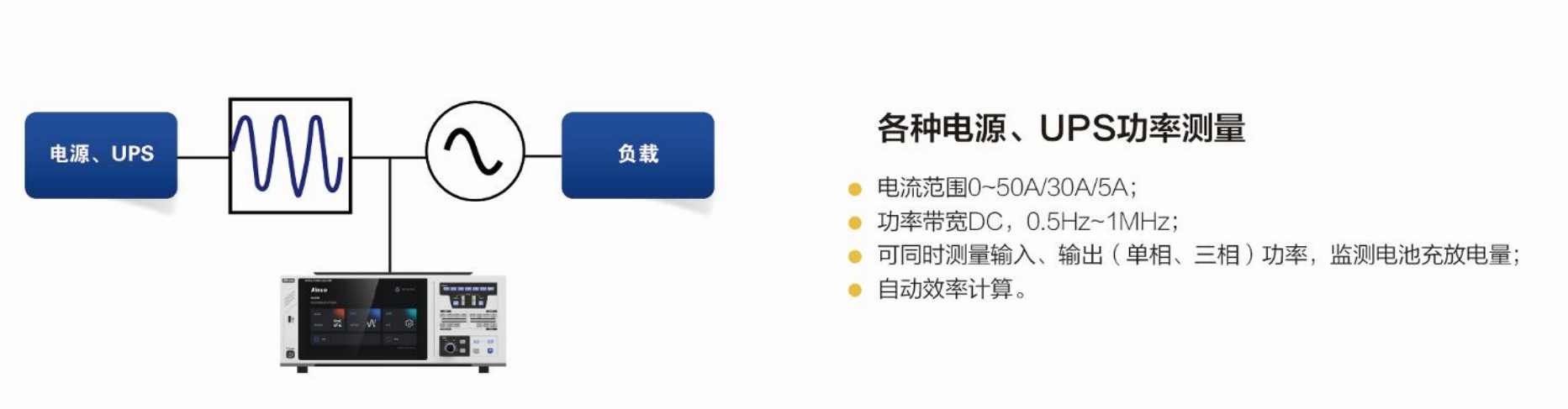

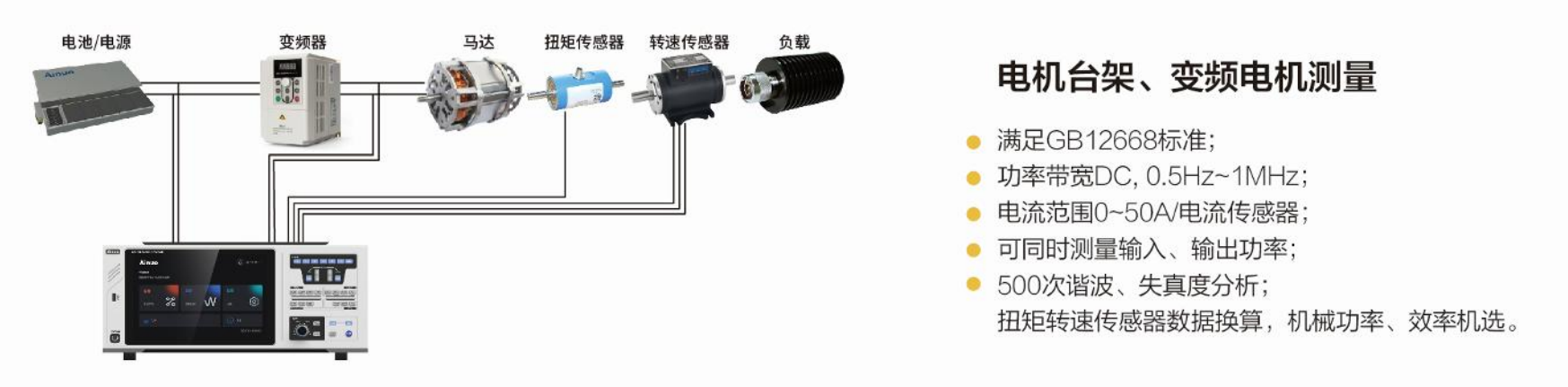

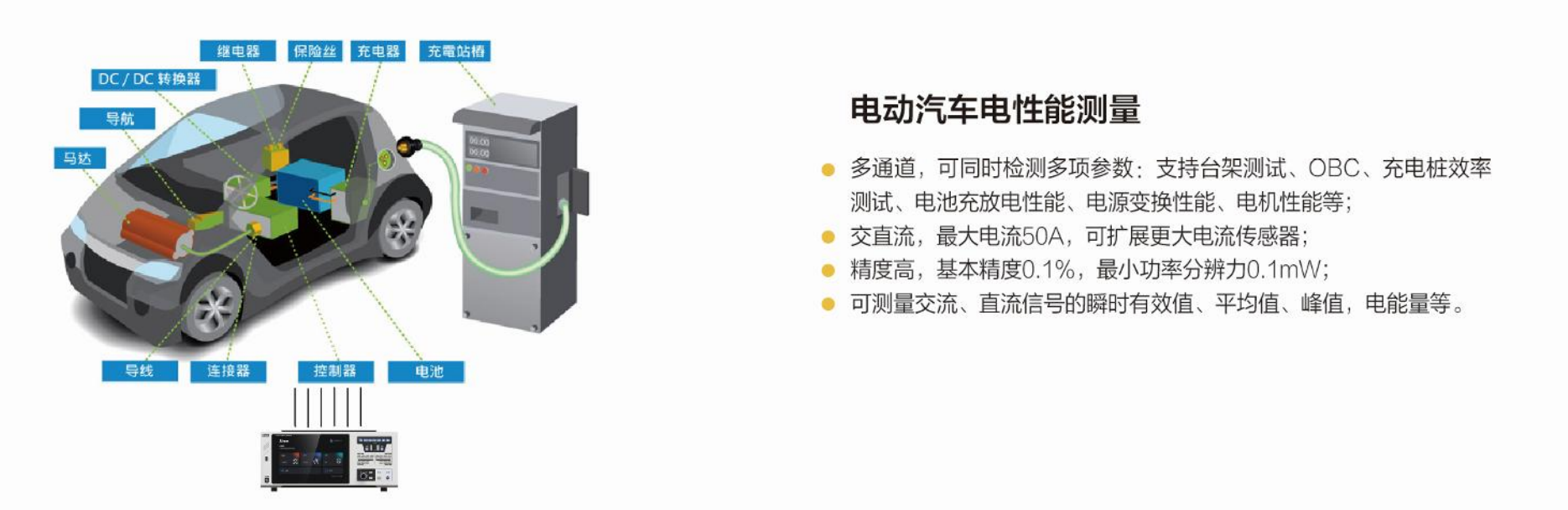

产品应用






技术规格

型号

anpa1000

电流规格

30a(50a 5a选配)

接线方式

1p3w (单相3 线)、3p3w (三相 3 线,2 电压 2 电流)、

3v3a ( 三相 3 线,3 电压 3 电流)、3p4w (三相 4 线)

各相输入阻抗

电压:约10mω

电流直接输入:30a:约10mω  50a: 约4mω  5a:约100mω

电流传感器输入:约1mω

采样率

400ks/s

满量程峰值因数

3或6

电压额定量程

(直接输入)

15/30/60/100/150/300/600/1000*[v] (峰值因数3)

7.5/15/30/50/75/150/300/500*[v] (峰值因数6)

*1000v满量程峰值因数为1.5

电流额定量程

(直接输入)

30a:1/2/5/10/20/30*[a](峰值因数3)

50a:1/2/5/10/20/50*[a](峰值因数3)

5a:100m/200m/500m/1/2/5*[a](峰值因数3)

500m/1/2.5/5/10/15*[a](峰值因数6)

50a/1/2.5/5/10/25*[a](峰值因数6)

5a:100m/200m/500m/0.5/1/1.5*[a](峰值因数6)

电流额定量程

(传感器输入)

200m/500m/1/2/5/10[v] (峰值因数3)

100m/250m/500m/1/2.5/5[v] (峰值因数6)

电压/电流

精度范围

(1%~110%)×量程

其中50a板卡1a量程为(5%~110%)×量程

功率因数范围

±(0.001 ~ 1.000)

电压测量精度

dc

0.5hz≤f<45hz

45hz≤f≤66hz

66hz<f≤1khz

1khz<f≤50khz

50khz<f≤100khz

100khz < f ≤ 500khz

500khz < f ≤ 1mhz

±(读数的0.05% 量程的0.05%)

±(读数的0.03% 量程的0.05%)

±(读数的0.03% 量程的0.05%)

±(读数的0.1% 量程的0.1%)

±(读数的0.3% 量程的0.1%)

±(读数的0.6% 量程的0.2%)

±[读数的(0.006 × f )% 量程的0.5%]

±[读数的(0.022 × f - 8)% 量程的1%]

电流测量精度

dc

0.5hz≤f<45hz

45hz≤f≤66hz

66hz<f≤1khz

1khz<f≤50khz

50khz<f≤100khz

100khz < f ≤ 500khz

500khz < f ≤ 1mhz

±(读数的0.05% 量程的0.05%)

±[(读数的0.03% 量程的0.05%) (2µa*)]

±[(读数的0.03% 量程的0.05%) (2µa*)]

±(读数的0.1% 量程的0.1%)

±(读数的0.3% 量程的0.1%)

±(读数的0.6% 量程的0.2%)

±[读数的(0.006 × f )% 量程的0.5%]

±[读数的(0.022 × f - 8)% 量程的1%]

有功功率测量精度

dc

0.5hz≤f<45hz

45hz≤f≤66hz

66hz<f≤1khz

1khz<f≤50khz

50khz<f≤100khz

100khz < f ≤ 500khz

500khz < f ≤ 1mhz

±(0.05%×示值 0.05%×量程)

±(0.08%×示值 0.1%×量程)

±(0.05%×示值 0.05%×量程)

±(0.2%×示值 0.1%×量程)

±(0.3%×示值 0.2%×量程)

±(0.7%x示值 0.3%x量程)

±[读数的(0.02 × f )% 量程的1%]

±[读数的(0.04 × f )% 量程的3%]

有功功率测量范围

0.02w~6.6kw/相 @220v,pf=0.01~1

有功功率最高分辨力

30a/50a: 1mw

5a:0.1mw

频率测量范围

dc,0.5hz ~ 1mhz

频率测量精度

±0.1%×示值

谐波测量

10hz ~ 2.6khz,最大500次谐波含量,总失真度

电能测量范围

0~99999mwh (分辨率:1mwh/0.01mah)

电能测量精度

±0.2%×示值

电能计时

9999时59分59秒

滤波器功能

500hz、5.5khz、50khz电压线路、电流线路和频率滤波

电压、电流变比范围

1 . 0~ 50000.0

外部输入变比

0.010~100.000

数据更新周期

50m/100m / 200m / 500m / 1/2/5/10[s]

控制接口

测试周期同步接口(兼容触发锁定功能),标配:rs-232,lan; 选配:rs-485

通讯协议

modbustcp modbusscpi

外形尺寸

426(w)× 175(h)× 462(d)mm

开口尺寸

426(w)× 175(h)

底脚高度

17.5mm

整机重量

约15kg

整机功耗

30w

■  [条件]温度:23±5℃,湿度:30%~75%rh,输入波形:正弦波,共模电压:0v,线路滤波器:off,频率滤波器:440hz以下on,功率因数λ:1,峰值因数:3。预热后。接线状态下,调零或改变量程后。

■  测量精度公式中f是频率,单位khz。

■  当数据更新率是50ms、100ms时,所有精度加读数的0.03%。

■  因调零或量程改变后温度变化的影响:

■  电压dc精度加量程的0.02%/℃,电流dc精度加500μa/℃,外部传感器dc精度加50μv/℃,功率dc精度加电压和电流影响的乘积。
