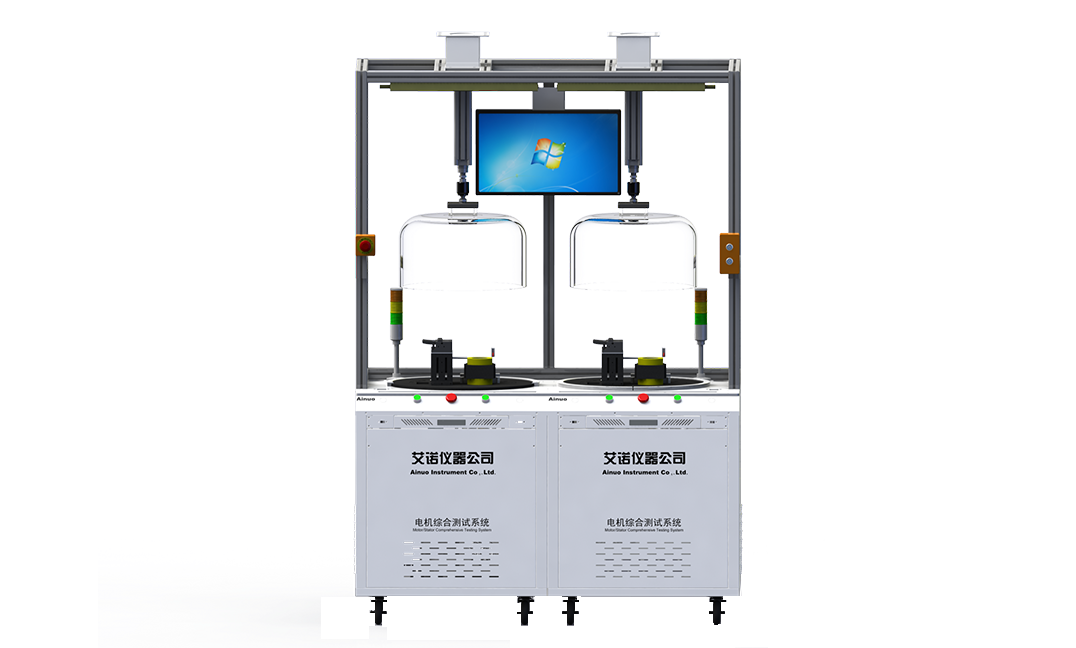

真空定子综合测试系统
型号:
an83bx系列
应用:
本系统适用于最低-99kp负压条件下各类型线圈/定子的线伤检测。系统广泛应用于空调压缩机定子、冰箱压缩机定子、新能源汽车电机定子、bldc无刷电机定子、汽车电机定子等。
产品概述 产品特点 产品应用 技术规格
产品概述

■  高真空:系统支持0~-99kpa(0~-742.5torr)范围内的真空度自由设定。

■  高效率:耐压、绝缘、匝间、电阻、转向五项测试最快5秒内完成。满足产能10000台/天的测试需求,系统支持双工位串行、并行配置。

■  高性能:耐压、绝缘、匝间等电压调节均采用电压闭环反馈调节系统,准确把控调压升压过程,电压输出更稳定。

■  智能化:系统支持开机自检、远程诊断及在线升级等智能操作,可快速定位问题、排除故障。

■  多接口:系统自带usb、rs232、lan等接口,支持plc仿真技术、tcp/ip网络协议等,方便数据交互和仪表控制。


产品特点

●  测试项目

■  定子:耐压、绝缘、匝间、电阻、电阻平衡、电感、转向、反嵌


产品应用

本系统适用于最低-99kp负压条件下各类型线圈/定子的线伤检测。系统广泛应用于空调压缩机定子、冰箱压缩机定子、新能源汽车电机定子、bldc无刷电机定子、汽车电机定子等。

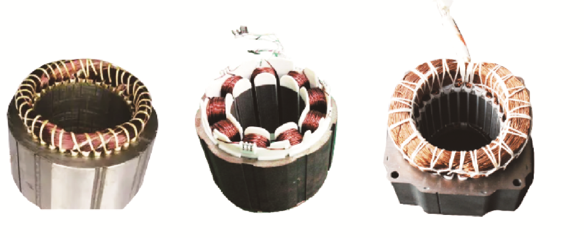

测试产品案例

步进定子综合测试系统 an83gx系列02.png


技术规格

应用行业

家电电机、小电机等

产品型号

an83bx

定制参数

耐压测试

输出电压

范围:(300 ~ 3000)vac,步幅:10v/步

5000vac

允许误差:±(1%×设定值 5v)

直耐

击穿电流

范围:(0.01~20.0)ma

100ma

允许误差:±(2%×读数值 0.3×量程)


持续时间

范围:(1.0~99.9)s,允许误差:±(1%×设定值 0.1s)


绝缘测试

输出电压

范围:(200 ~ 1000)vdc,步幅:5v/步

2500v

允许误差:±(1%×设定值 5v)


纹波系数

<5%


电阻测量

范围:1.0~500mω

10gω

允许误差:±(5%×读数值 2个字)


持续时间

范围:(1.0~99.9)s,允许误差:±(1%×设定值 0.1s)


电阻测试

测试测量

范围:(0.1~20k)ω,单位ω

1mω~400kω

允许误差:±(0.3%×读数值 0.1%×量程)


温度测量

(0.0~60.0)℃,允许误差:±0.5℃


电阻平衡

计算公式

|电阻值-电阻平均值|/电阻平均值*100%

其他

显示范围

0.0%~99.9%


匝间测试

脉冲电压

范围:(300~3000)v,步幅:100v/步

可真空检测

允许误差:±(2.5%×设定值 10v)

电感测试

测试范围

0.0001μh-99.99kh


基本精度

0.5%


测试频率

100hz,120hz,1khz,10khz


测试电平

0.1,0.3,1.0(v)


反电动势

电压范围


(1.0-300.0)v;

690v

允许误差


±(0.3%×读数值 0.2%量程)


转速范围


100-3000rpm


空载测试

电压范围


(1.0-300.0)v;

1000v

允许误差


±(0.3%示值 0.2%量程)

0.1级

电流范围


(0.05-20.00)a;


允许误差


±(0.3%示值 0.2%量程)


功率范围


(1.0-6.0k)w;


允许误差


±(0.8%示值 0.2%量程)


负载测试

负载范围


(0.20-0.75)nm


霍尔测试

电压范围


(0.5-20.0)v


允许误差


±(0.5%×读数值 0.2%×量程)


频率


(10-1000)hz


允许误差


±(0.1%×读数值 1个字)


占空比


(20-80)%;允许误差±(1%×示值)


转向测试

判定参数


正转、反转、不转
