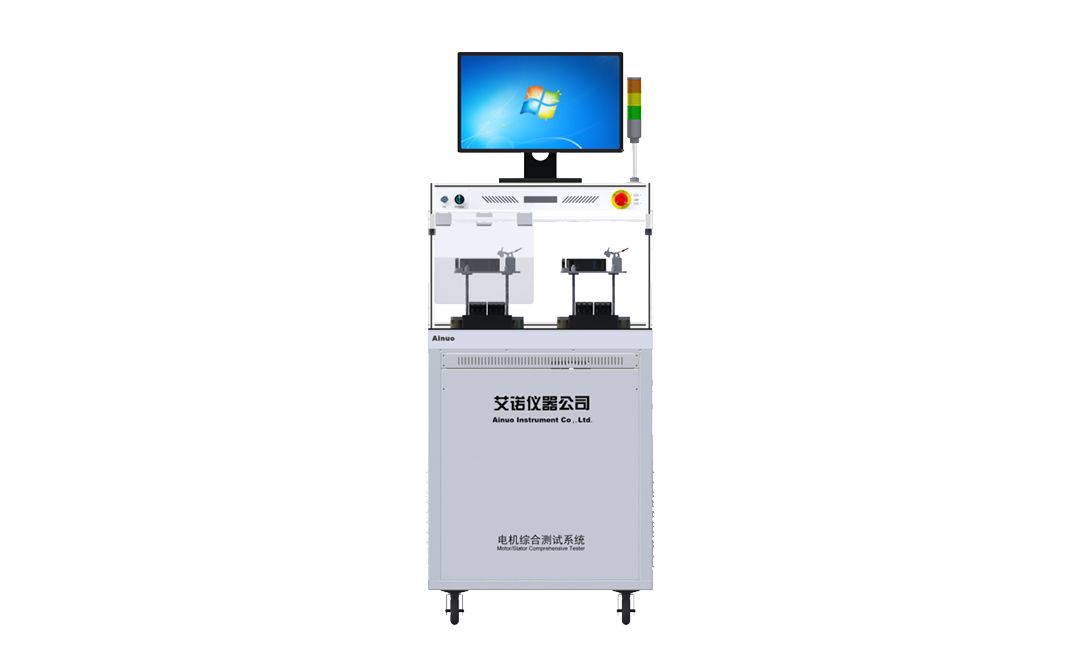

水泵电机整机综合测试系统
型号:
an83mx系列
应用:
适用于水泵电机整机的性能测试,广泛应用于游泳池水泵、民用抽水泵、汽车类水泵、罩极线圈泵等行业
产品概述 产品特点 产品应用 技术规格
产品概述

■  多档位:系统功率模块具备6档功率的测试能力。

■  高效率:系统一次装夹完成全部测试,支持双工位、多工位定制,提升测试效率。

■  易维护:系统可搭配自主研发的单三相交流稳压电源,售前/售后统一高效。

■  智能化:系统支持开机自检、远程诊断及在线升级等智能操作,可快速定位问题、排除故障。

■  多接口:系统支持usb、rs232、lan等接口,支持plc仿真技术、tcp/ip网络协议等,方便数据交互和仪表控制。


产品特点

●  测试项目

■  耐压、绝缘、电阻、匝间、转向、低启、堵转、多档功率。

产品应用

测试产品案例



技术规格

应用行业

水泵电机等

产品型号

an83mx

定制参数

耐压测试

输出电压

范围:(300 ~ 3000)vac,步幅:10v/步

5000vac

允许误差:±(2%×设定值 5v)

直耐

击穿电流

范围:(0.01~20.0)ma

100ma

允许误差:±(2%×读数值 0.3×量程)


持续时间

范围:(1.0~99.9)s,允许误差:±(1%×设定值 0.1s)


绝缘测试

输出电压

范围:(200 ~ 1000)vdc,步幅:5v/步

2500v

允许误差:±(1%×设定值 5v)


纹波系数

<5%


电阻测量

范围:1.0~500mω

10gω

允许误差:±(5%×读数值 2个字)


持续时间

范围:(1.0~99.9)s,允许误差:±(1%×设定值 0.1s)


电阻测试

测试测量

范围:(0.1~20k)ω,单位ω

1mω~400kω

允许误差:±(0.3%×读数值 0.1%×量程)


温度测量

(0.0~60.0)℃,允许误差:±0.5℃


电阻平衡

计算公式

|电阻值-电阻平均值|/电阻平均值*100%

其他

显示范围

0.0%~99.9%


匝间测试

脉冲电压

范围:(300~3000)v,步幅:100v/步

5000v

允许误差:±(2.5%×设定值 10v)


波前时间

≤0.5µs


电感测试

测试范围

0.0001μh-99.99kh


基本精度

0.5%


测试频率

100hz,120hz,1khz,10khz


测试电平

0.1,0.3,1.0(v)


转向测试

判定参数

正转、反转、不转


低启/堵转/功率

电压范围

 单相电机:20~300v

定制

三相电机:50~690v

电压精度

 ±(0.3%示值 0.2%量程)


电流范围

 单相电机:10.0ma~200.0ma/2.000a/20.00a

定制

三相电机:0.10a~40.00a/100.00a

电流精度

 ±(0.3%示值 0.2%量程)


功率范围

 单相电机:1.0w~99.9w~6000w

定制

三相电机:1.0 w~99.9w~30kw

功率精度

 ±(0.8%示值 0.2%量程)


频率范围

 45.0~500.0hz


频率精度

 ±(0.1%×示值)
