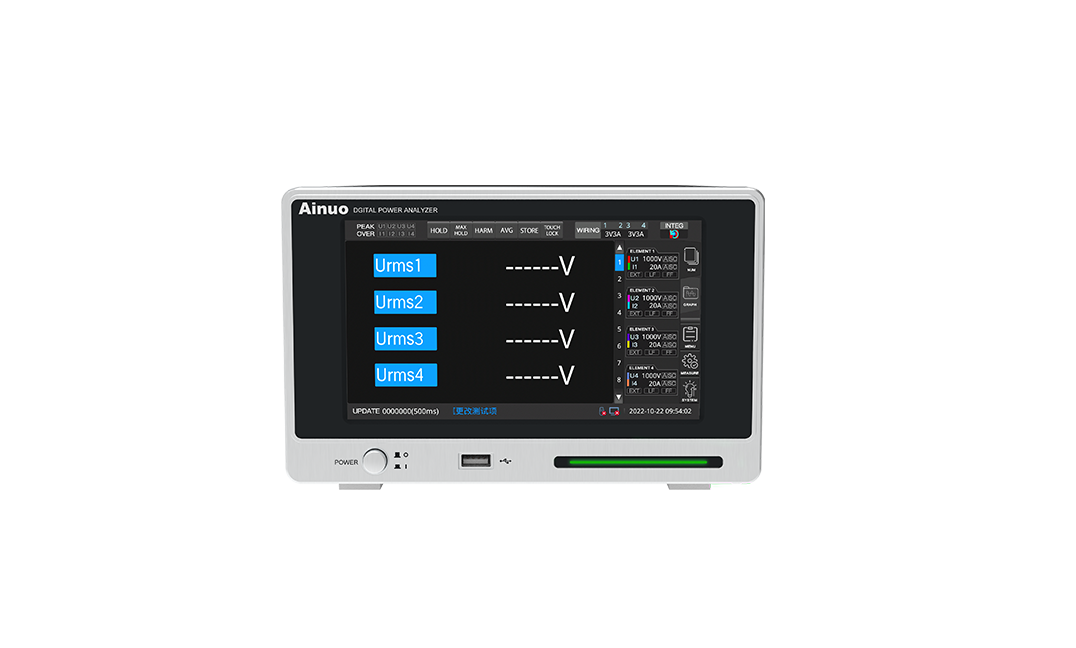

紧凑型功率分析仪
型号:
anpm400
应用:
车载充电机(obc)、充电机/桩和光伏等行业
产品概述 产品特点 产品应用 技术规格
产品概述

■  基本精度    ±0.1%

■  测量带宽    dc,0.5hz~100khz

■  采样速率    200ksps

■  最大电压    常规1000v,选配1500vdc

■  最大电流    20a(常规)/5a/1a,支持混合搭配,可选配传感器

■  液晶显示    全触屏体验,显示界面条目自定义,波形显示

■  数据存储    存储项目自定义,csv格式导出

■  完美尺寸    3u半宽尺寸,符合系统集成要求


产品特点

■  多通道:1~4通道同步测量单元配置,可灵活配置各个通道的线制模式,满足多种负载(空调、逆变器、变频器、电机)测量需求;

■  高精度:使用高速fpga arm处理器双核处理,16位高速高精度ad转换器,基本精度可达0.1%,最快100ms显示数据更新周期;

■  宽功率:单通道可测量电流20a(可选配5a、1a等规格,且支持混合搭配),功率最小分辨力0.1mw,满足待机功耗测量需求和额定功率测量需求;

■  宽频带:交流、直流信号两用,功率测量带宽dc、0.5hz~100khz,可满足各种标准和非标准正弦波形负载功率测量;

■  多路谐波分析:四通道可同时进行谐波分析,最高100次谐波测量,失真度分析,可直观显示各次谐波含量和总含量;

■  多路频率测量:四通道可同时进行频率测量;

■  线路滤波:采用500hz、5.5khz的低通滤波器,可测量pwm波形的基波值,滤掉开关电源电流高频干扰;

■  传感器:变比功能,支持常规i-i、v-v型电压/电流互感器;支持bnc接口的i-v型电流传感器,最大输入电压10v,可选配大电流传感器;

■  效率计算:可同时测量设备的输入、输出能耗,并计算出其效率;

■  电能累积:可单独累积正向电能量、反向电能量和综合电能量,进行买卖电能测量。




产品应用

■  单相/三相家用电器、商用电器待机功耗和功率分析

■  光伏逆变器功率、效率、谐波分析

■  电动汽车、充电桩电性能测量

■  电力电子、变压器、发电机功率、谐波分析

■  变频器、变频电机功率、谐波分析

■  开关电源功率、谐波、浪涌电流分析

■  照明、led功率分析


技术规格

型号

anpm400-x

测量通道-x

1~4

接线方式

1p2w(单相2线)、1p3w(单相3线)、3p3w(三相3线,2电压2电流)、3p3w(3v3a)(三相3线,3电压3电流)、3p4w(三相4线)

测量参数

电压u、电流i、有功功率p、无功功率q、视在功率s、功率因数λ、电压频率fu、电流频率fi、相位角φ、效率η、总电能量wh、正向电能量wh 、反向电能量wh-、电流积分ah、100次谐波分析hdf、电压和电流失真度thd、峰值电压vpk、峰值电流ipk、电压峰值因数cfu、电流峰值因数cfi……

输入阻抗

电压:约2mω,

电流直接输入:约2.5mω     电流传感器输入:约100kω

ad采样速率

约200ks/s

满量程峰值因数

3

*例外情形见下述

电压额定量程

(直接输入)

15/30/60/100/150/300/600/1000*[v](可选配1500*[v])

*1000v满量程峰值因数为1.5

电流额定量程

(直接输入)

20a电流规格:100m/200m/500m/1/2/5/10/20[a]

选配:

5a电流规格:20m/50m/100m/200m/500m/1/2/5[a]

1a电流规格:5m/10m/20m/50m/100m/200m/500m/1[a]

电流额定量程

(bnc传感器)

50m/100m/200m/500m/1/2/5/10[v]

电压、电流量程精度范围

(1%~110%)*×量程

*电压1000v、电流20a精度范围为(1%~100%)×量程

功率因数范围

±(0.001 ~ 1.000)

电压

测量精度

dc

0.5hz≤f<45hz

45hz≤f≤66hz

66hz<f≤1khz

1khz<f≤10khz

10khz<f≤100khz

±(0.1%×显示值 0.1%×量程)

±(0.1%×显示值 0.2%×量程)

±(0.1%×显示值 0.05%×量程)

±(0.1%×显示值 0.2%×量程)

±({0.1 0.05×(f-1)}%×显示值 0.2%×量程)

±({0.5 0.04×(f-10)}%×显示值 0.3%×量程)

电流

测量精度

dc

0.5hz≤f<45hz

45hz≤f≤66hz

66hz<f≤1khz

1khz<f≤10khz

10khz<f≤100khz

±(0.1%×显示值 0.1%×量程)

±(0.1%×显示值 0.2%×量程)

±(0.1%×显示值 0.1%×量程)

±(0.1%×显示值 0.2%×量程)

±((0.1×f)%显示值 0.2%×量程)

±({1 0.08×(f-10)}%×显示值 0.3%×量程)

功率

测量精度

dc

0.5hz≤f<45hz

45hz≤f≤66hz

66hz<f≤1khz

1khz<f≤10khz

10khz<f≤50khz

50khz<f≤100khz

±(0.1%×显示值 0.1%×量程)

±(0.3%×显示值 0.2%×量程)

±(0.1%×显示值 0.1%×量程)

±(0.2%×显示值 0.2%×量程)

±({0.2 0.1×(f-1)}%×显示值 0.2%×量程)

±({0.2 0.1×(f-1)}%×显示值 0.3%×量程)

±({5.1 0.18×(f-50)}%×显示值 0.3%×量程)

有功功率

测量范围

20a电流规格:2.2mw~4.4kw@220vpf=0.01~1

选配:

10a电流规格:1.1mw~2.2kw@220v,pf=0.01~1

5a电流规格:0.4mw~1.1kw@220v,pf=0.01~1

2a电流规格:0.2mw~440w@220v,pf=0.01~1

1a电流规格:0.1mw~220w@220v,pf=0.01~1

有功功率分辨力

0.1mw

频率测量范围

dc,0.5hz ~ 100khz

频率测量精度

±0.1%×显示值

谐波测量

10hz ~ 600hz,1~100次谐波含量,总失真度

电能测量范围

0~99999mwh (分辨率:1mwh/0.01mah)

电能测量精度

±(0.1%×显示值 0.1%×量程)

扩展不确定度

电压、电流、功率、频率、电能量≤0.20%

滤波器功能

500hz、5.5khz电压线路、电流线路和频率滤波

变比功能

1 ~ 50000

数据更新周期

100m / 250m / 500m / 5 / 10 [s]

控制接口

标配:rs-232、网口; 选配:rs-485、gpib

显示器

7英寸 液晶触摸屏

外形尺寸

215(w)× 133(h)× 374(d)mm

开口尺寸

215(w)× 133(h)mm

底脚高度

15 mm

整机重量

约4 kg


■  [条件]温度:23±5℃,湿度:30%~75%rh,输入波形:正弦波,共模电压:0v,线路滤波器:off,频率滤波器:440hz以下on,功率因数λ:1,峰值因数:3。预热后。接线状态下,调零或改变量程后。

■  测量精度公式中f是频率,单位khz。

■  当数据更新率是100ms时,所有精度加读数的0.05%。

■  因调零或量程改变后温度变化的影响:

电压dc精度加量程的0.02%/℃,电流dc精度加500μa/℃,外部传感器dc精度加50μv/℃,功率dc精度加电压和电流影响的乘积。
