交流电源 anfc t系列
技术参数:
50hz/60hz 300v 15kw-2000kw
应用:
家用电器产线、电机马达、实验室、质检所,交流系统集成等。
产品概述 产品特点 产品应用 技术规格
产品概述

■  anfc系列交流电源供应器,采用fpga数字化控制、瞬时波形控制及高频脉宽调制 (spwm)等技术,具有响应速度快、输出精度高、波形质量优越等优点;具备可承受3倍额定电流冲击的能力,负载适应性强;采用模块化设计理念,体积重量小,操作便捷,性价比高。主要用于家电、电机及产线等应用场合,是满足传统行业基本需求的电源ag尊龙凯时·中国官方网站的解决方案及设备更新换代的电源替代方案。

产品特点

■  采用fpga数字化技术,控制精确,保证输出高质量的正弦波形;

■  3倍额定电流冲击承受2s,可直接启动等同于1/3电源功率的冲击型负载;

■  输出状态下调节电压及频率;

■  三相独立带载,可快捷设置u、v、w相单独启动;(仅适用于三相输出电源)

■  测量功能:电压、电流、频率、有功功率;

■  在线监控功能:输出状态下监控igbt温度、变压器温度、风机转速、输入电压等参数;

■  “黑匣子”功能:自动记录报警时的电源状态、报警代码等;

■  电压分档功能:1.0~150.0v、150.1~300.0v自动调整或锁定1.0~300.0v;

■  多组快捷组、掉电记忆功能、快捷键和旋钮操作;

■  风机转速根据电源温度自动调整,降低噪音;

■  lock键,人性化设计,5分钟不操作自动锁定,防止误操作;

■  标配rs232通讯接口,可选配rs485、gpib、ethernet通讯接口或模拟控制方式。

产品应用

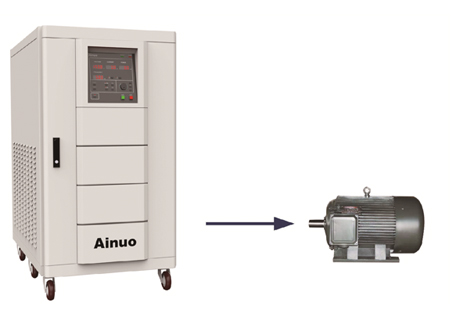

■  抗冲击性能:无需软启动可直接启动1/3电源的冲击型负载


■  测量功能:电压、电流、频率、有功功率;

■  在线监控功能:输出状态下监控igbt温度、变压器温度、风机转速、输入电压等参数;

■  “黑匣子”功能:自动记录报警时的电源状态、报警代码等;

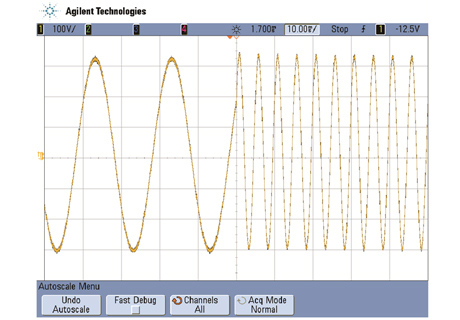

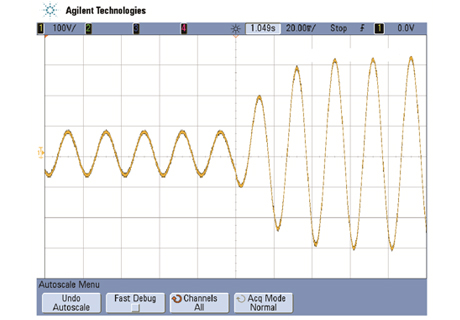

■  输出状态下调节电压及频率

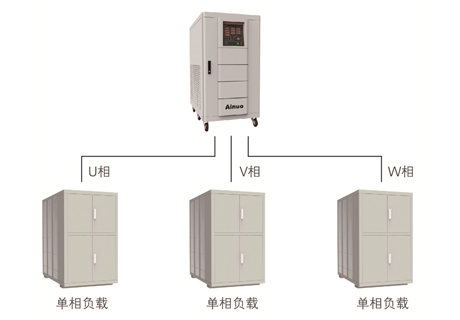

■  三相可独立带载(仅适用于三相输出电源)

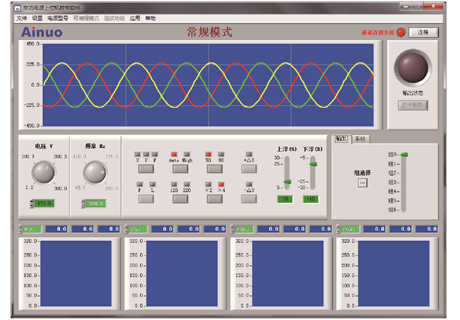

■  上位机控制软件

技术规格

型号

anfc015t

anfc030t

anfc045t

anfc060t

anfc090t

anfc120t

anfc180t

anfc240t

电源容量

15kva

30kva

45kva

60kva

90kva

120kva

180kva

240kva

交流输入

相数

三相四线 pe

电压

相电压:220v±33v,线电压:380v±57v

频率

50/60hz±3hz

交流输出

相数

三相四线

电压

相电压:1.0~300.0v

自动档:(低档)1.0~150.0v,(高档)150.1~300.0v;高档锁定:(高档)1.0~300.0v

频率

40.0~70.0hz,100hz、120hz、200hz、240hz

额定电流

110v

45.4a

90.9a

136.3a

181.8a

272.7a

363.6a

545.4a

727.2a

220v

22.7a

45.4a

68.2a

90.9a

136.3a

181.8a

272.7a

363.6a

设定精度

电压

分辨力:0.1v,精度:0.2%×读数值 0.2%×满量程值

频率

分辨力:0.1hz,精度:0.05%

测量精度

电压

分辨力:0.1v,精度:0.2%×读数值 0.2%×满量程值

频率

分辨力:0.1hz,精度:0.05%

电流

分辨力:0.1a/1a,精度:0.3%×读数值 0.3%×满量程值

功率

  分辨力:0.1kw/0.01kw/0.001kw,精度:0.45%×读数值 0.45%×满量程值

频率稳定度

≤0.02%

电压失真度

线性负载:thd<1%

瞬态恢复时间

20ms

三相相位差

120°±2°

相电压波峰系数

1.41±0.1

源电压效应

≤1%

负载效应

≤1%

过载能力

105%<输出≤110%  15秒关断输出 ;110%<输出≤200%  5秒关断输出;

200%<输出≤300%   2秒关断输出 ;300%<输出       立即关断输出。

抗冲击能力

可承受3倍额定电流持续2s

保护装置

igbt过热、igbt过流、变压器过热、输入过压、输入欠压、

输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路

效率

>86%

功能

显示方式

高亮度led显示

启动缓升时间

0.0~99.9秒

在线调节功能

可在线调节输出电压、输出频率(45.0~65.0hz)

记忆功能

掉电记忆功能,可记忆上次输出模式及参数

快捷组

7组

线路压降补偿

0.000~0.500欧

通讯接口

rs232(标配)、rs485(选配)、gpib(选配)、ethernet(选配)

远程控制

模拟控制口(选配)

工作环境

温度

0~40℃

湿度

20~90%rh

外形尺寸w×h×d(mm)

600×1130×1018

700×1330×1218

800×1768×1418

重量(kg)

260

300

430

540

730

970

1240

1390



型号

anfc350t

anfc450t

anfc550t

anfc650t

anfc1000t

anfc1500t

anfc2000t

电源容量

350kva

450kva

550kva

650kva

1000kva

1500kva

2000kva

交流输入

相数

三相四线 pe

电压

相电压:220v±33v,线电压:380v±57v

频率

50/60hz±3hz

交流输出

相数

三相四线

电压

相电压:1.0~300.0v

自动档:(低档)1.0~150.0v,(高档)150.1~300.0v;高档锁定:(高档)1.0~300.0v

频率

40.0~70.0hz,100hz、120hz、200hz、240hz

额定电流

110v

1060a

1363a

1666a

1970a

3030a

4545a

6060a

220v

530.3a

681.8a

833.3a

984.8a

1515a

2272a

3030a

设定精度

电压

分辨力:0.1v,精度:0.2%×读数值 0.2%×满量程值

频率

分辨力:0.1hz,精度:0.05%

测量精度

电压

分辨力:0.1v,精度:0.2%×读数值 0.2%×满量程值

频率

分辨力:0.1hz,精度:0.05%

电流

分辨力:0.1a/1a,精度:0.3%×读数值 0.3%×满量程值

功率

  分辨力:0.1kw/0.01kw/0.001kw,精度:0.45%×读数值 0.45%×满量程值

频率稳定度

≤0.02%

电压失真度

线性负载:thd<3%

瞬态恢复时间

20ms

三相相位差

120°±2°

相电压波峰系数

1.41±0.1

源电压效应

≤1%

负载效应

≤1%

过载能力

105%<输出≤110%  15秒关断输出 ;110%<输出≤200%  5秒关断输出;

200%<输出≤300%   2秒关断输出 ;300%<输出       立即关断输出。

抗冲击能力

可承受3倍额定电流持续2s

保护装置

igbt过热、igbt过流、变压器过热、输入过压、输入欠压、

输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路

效率

>86%

功能

显示方式

高亮度led显示

启动缓升时间

0.0~99.9秒

在线调节功能

可在线调节输出电压、输出频率(45.0~65.0hz)

记忆功能

掉电记忆功能,可记忆上次输出模式及参数

快捷组

7组

线路压降补偿

0.000~0.500欧

通讯接口

rs232(标配)、rs485(选配)、gpib(选配)、ethernet(选配)

远程控制

模拟控制口(选配)

工作环境

温度

0~40℃

湿度

20~90%rh

外形尺寸w×h×d(mm)

1800×1990×1400

2400×1990×1400

3000(1400 1600)×1900×1400

4200×2100×1400

------

------

重量(kg)

2730

3150

4270

4660

8000

------

------
