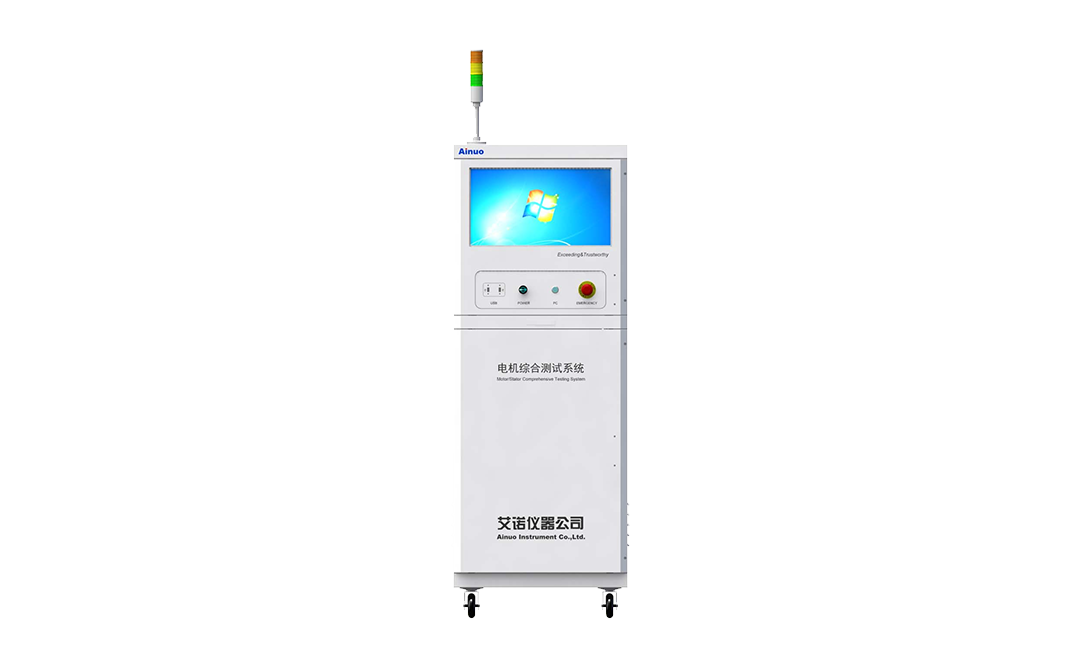

新能源整机例行试验台
型号:
an83dx系列
应用:
本系统适用于新能源汽车电机整机的静态、动态测试;系统适用于商用车电机,乘用车电机,工程车辆电机等各类型新能源电机下线测试,大大缩短整机测试时间,提高生产效率。
产品概述 产品特点 产品应用 技术规格
产品概述

■  多通道:系统可适配80通道,可满足多个电机同步测试,一次接线测试2~3台电机;提高检测效率。

■  宽量程:系统可扩展电阻测量范围0.1mω~20000kω,全量程自动调节。

■  多接口:系统支持usb、rs232、lan等接口,支持plc仿真技术、tcp/ip网络协议等,方便数据交互和仪表控制。

■  高精度:系统功率模块精度最高可达0.1%。


产品特点

●  测试项目

■  静态:耐压、绝缘、绕组/热敏/旋变电阻

■  动态:反电动势、功率、相位角、振动、转速、噪音


●  解决行业痛点

■  相位角检测:检测电机相位角度,辅助整机测试调零。

■  空载性能:测试不同转速点情况下的电机功率,监测电机性能好坏,是否符合设计标准。

■  振动/噪音:电机运行过程中是否有抖动异常、噪音异响情况。

■  反电动势测试:检查电机三相电压平衡度,检测电机磁路设计情况。


产品应用


测试产品案例

技术规格

应用行业

新能源汽车电机等

产品型号

an83dx

定制参数

耐压测试

输出电压

范围:(300 ~ 3000)vac,步幅:10v/步

5000vac

允许误差:±(1%×设定值 5v)

直耐

击穿电流

范围:(0.01~20.0)ma

100ma

允许误差:±(2%×读数值 0.3×量程)


持续时间

范围:(1.0~99.9)s,允许误差:±(1%×设定值 0.1s)


绝缘测试

输出电压

范围:(200 ~ 1000)vdc,步幅:5v/步

2500v

允许误差:±(1%×设定值 5v)


纹波系数

<5%


电阻测量

范围:1.0~500mω

10gω

允许误差:±(5%×读数值 2个字)


持续时间

范围:(1.0~99.9)s,允许误差:±(1%×设定值 0.1s)


电阻测试

测试测量

范围:(0.1~20k)ω,单位ω

1mω~400kω

允许误差:±(0.3%×读数值 0.1%×量程)


温度测量

(0.0~60.0)℃,允许误差:±0.5℃


电阻平衡

计算公式

|电阻值-电阻平均值|/电阻平均值*100%

其他

显示范围

0.0%~99.9%


匝间测试

脉冲电压

范围:(300~3000)v,步幅:100v/步

5000v

允许误差:±(2.5%×设定值 10v)


波前时间

≤0.5µs


电感测试

测试范围

0.01mh-99.99kh


基本精度

0.5%


测试频率

100hz,120hz,1khz,10khz


测试电平

0.1,0.3,1.0(v)


转向测试

判定参数

正转、反转、不转


功率电压范围(1.0~1000.0)v;
±(0.2%×读数值 0.2%量程)
电流范围(1~50.00)a;可拓展至500a
±(0.2%示值 0.2%量程)
功率范围(1.0~100.0k)w;
±(0.5%示值 0.2%量程)
振动测试测量范围加速度:(0.1-200.0)m/s²(峰值),频率范围:(10-5k)hz
速度:(0.1-200.0)mm/s(有效值),频率范围:(10-1k)hz
位移:(1-2000)μm/s(峰-峰值),频率范围:(10-1k)hz
示值误差:±5%
