交流电源 anfs系列
技术参数:
50hz/60hz 300v 15kw-650kw
应用:
家用电器产线、电机马达、实验室、质检所,交流系统集成等。
产品概述 产品特点 产品应用 技术规格
产品概述

■  anfs系列交流电源供应器,采用fpga数字化控制、瞬时波形控制及高频脉宽调制 (spwm)等技术,具有响应速度快、输出精度高、波形质量优越等优点;具备可承受3倍额定电流冲击的能力,负载适应性强;具备多种输出模式,能做到“一机多用”,满足客户灵活使用的需求;采用8寸彩色液晶,外观精美高档,配合数字按键,操作更加便捷。主要用于家电、电机及产线等使用场合,是满足传统行业基本需求的电源ag尊龙凯时·中国官方网站的解决方案及设备更新换代的电源替代方案,同时也为实验室、质检单位、科研院所等使用场合,提供更加灵活的电源配置方案。

产品特点

■  采用fpga数字化技术,控制精确,保证输出高质量的正弦波形;

■  先进的电源管理模式:三相标准模式、三相不平衡模式(三相电压可独立调节,相位差0~359.9°可调)、三相独立模式(三相电压、频率,均可独立调节)、并联单相模式(三路并联单相输出);

■  3倍额定电流冲击承受2s,可直接启动等同于1/3电源功率的冲击型负载;

■  输出状态下调节电压及频率,频率立即变化,无过渡时间;

■  测量功能齐全:电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数;

■  在线监控功能:输出状态下监控igbt温度、变压器温度、风机转速、输入电压等参数;

■  “黑匣子”功能:自动记录报警时的电源状态、报警代码等,极大缩短维护时间;

■  风机转速根据电源温度自动调整,降低噪音;

■  lock键,人性化设计,5分钟不操作自动锁定,防止误操作;

■  8寸大屏幕彩色液晶显示,数字按键操作;

■  标配rs232通讯接口,可选配rs485、gpib、ethernet通讯接口或模拟控制方式


产品应用

■  抗冲击性能:无需软启动可直接启动等同于电源1/3功率的冲击型负载

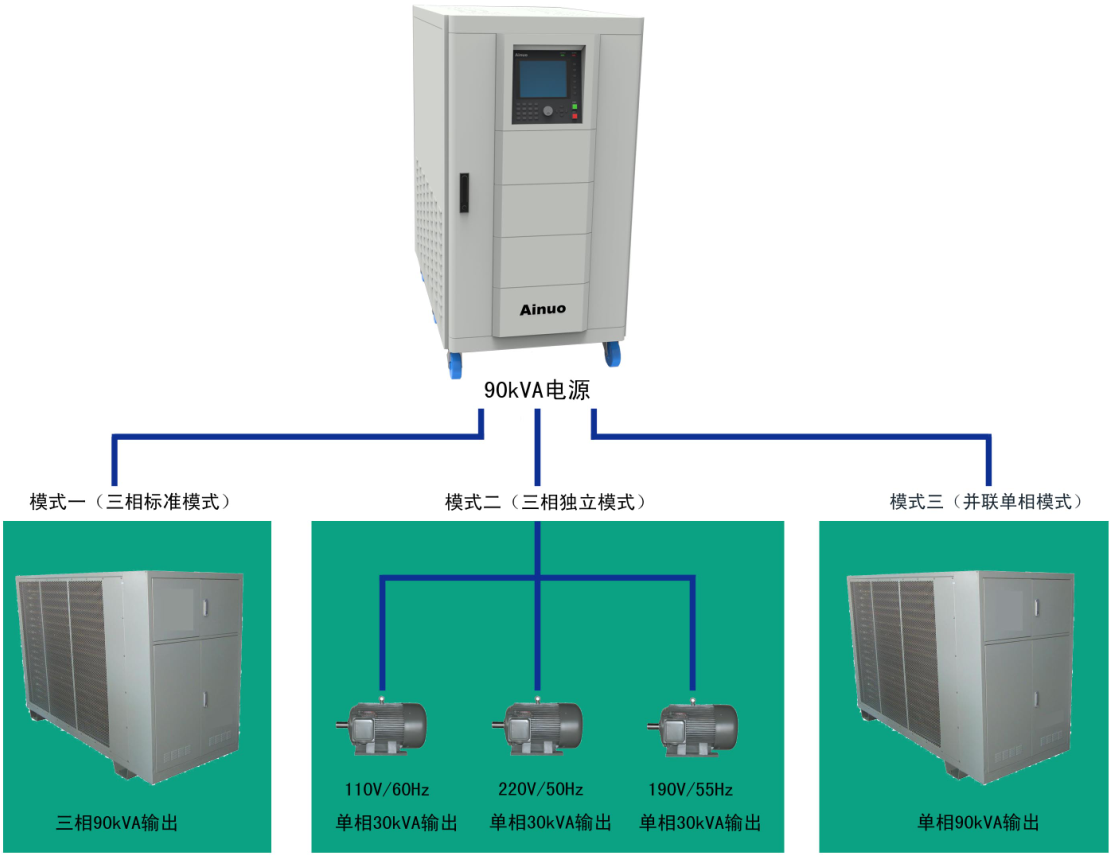

■  电源管理模式(三相标准模式/三相不平衡模式、三相独立模式、并联单相模式)

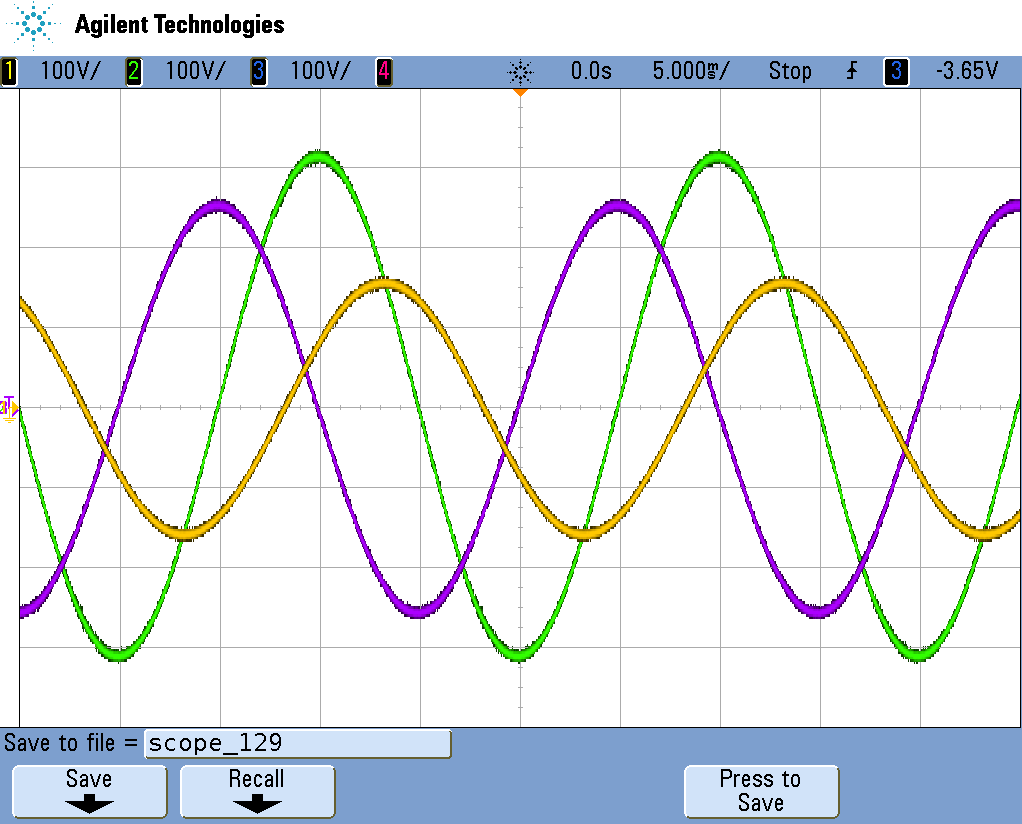

■  三相不平衡输出(幅值不平衡 角度不平衡)

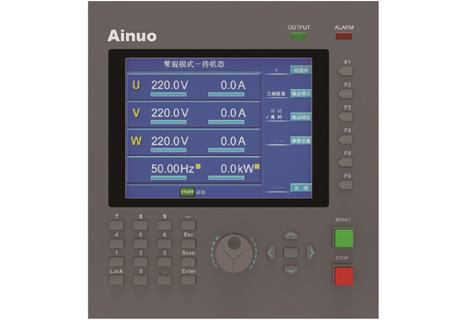

■  大尺寸彩色液晶、数字键输入、旋钮操作

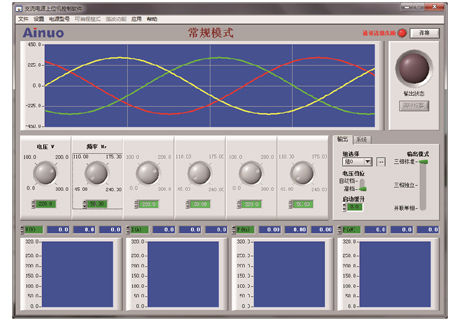

■  上位机控制软件



技术规格

型号

anfs015a

anfs030a

anfs045a

anfs060a

anfs090a

anfs120a

anfs180a

anfs240a

电源容量

15kva

30kva

45kva

60kva

90kva

120kva

180kva

240kva

交流输入

相数

三相四线 pe

电压

相电压:220v±33v,线电压:380v±57v

频率

50/60hz±3hz

交流输出

相数

三相四线

模式

三相标准模式、三相不平衡模式、三相独立模式、并联单相模式

电压

相电压:0.0~300.0v

自动档:(低档)0.0~150.0v,(高档)150.1~300.0v;高档锁定:(高档)0.0~300.0v

频率

40.00~240.00hz

三相标准模式额定电流

110v

45.4a

90.9a

136.3a

181.8a

272.7a

363.6a

545.4a

727.2a

220v

22.7a

45.4a

68.2a

90.9a

136.3a

181.8a

272.7a

363.6a

三相独立模式额定电流

110v

45.4a

90.9a

136.3a

181.8a

272.7a

363.6a

545.4a

727.2a

220v

22.7a

45.4a

68.2a

90.9a

136.3a

181.8a

272.7a

363.6a

单相并联模式额定电流

110v

136.3a

272.7a

409.1a

545.4a

818.2a

1090.9a

1636.4a

2181.8a

220v

68.2a

136.3a

204.5a

272.7a

409.1a

545.4a

818.2a

1090.9a

设定精度

电压

分辨力:0.1v,精度:0.2%×读数值 0.2%×满量程值

频率

分辨力:0.01hz,精度:0.05%

测量精度

电压

分辨力:0.1v,精度:0.2%×读数值 0.2%×满量程值

频率

分辨力:0.01hz,精度:0.05%

电流

分辨力:0.1a/1a,精度:0.3%×读数值 0.3%×满量程值

功率

  分辨力:0.1kw/0.01kw/0.001kw,精度:0.45%×读数值 0.45%×满量程值

频率稳定度

≤0.02%

电压失真度

线性负载:thd<1%

瞬态恢复时间

20ms

三相相位差

三相标准模式:120°±2°

三相不平衡模式:0.0°~359.9°,0.1°可调

相电压波峰系数

1.41±0.1

源电压效应

≤1%

负载效应

≤1%

过载能力

105%<输出≤110%  15秒关断输出 ;110%<输出≤200%  5秒关断输出;

200%<输出≤300%   2秒关断输出 ;300%<输出       立即关断输出。

抗冲击能力

可承受3倍额定电流持续2s

保护装置

igbt过热、igbt过流、变压器过热、输入过压、输入欠压、

输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路

效率

>86%

功能

显示方式

8寸lcd显示,分辨率:800*600

启动缓升时间

0.0~99.9秒

在线调节功能

常规模式下,可在线调节输出电压、输出频率

记忆功能

掉电记忆功能,可记忆上次输出模式及参数

快捷组

常规模式10组

线路压降补偿

0.000~0.500欧

通讯接口

rs232(标配)、rs485(选配)、gpib(选配)、ethernet(选配)

远程控制

模拟控制口(选配)

工作环境

温度

040℃

湿度

2090%rh

外形尺寸w×h×d(mm)

600×1130×1018

700×1330×1218

800×1768×1418

重量(kg)

290

330

470

590

790

1030

1320

1490



型号

anfs350a

anfs450a

anfs550a

anfs650a

电源容量

350kva

450kva

550kva

650kva

交流输入

相数

三相四线 pe

电压

相电压:220v±33v,线电压:380v±57v

频率

50/60hz±3hz

交流输出

相数

三相四线

模式

三相标准模式、三相不平衡模式、三相独立模式

电压

相电压:0.0~300.0v

自动档:(低档)0.0~150.0v,(高档)150.1~300.0v;高档锁定:(高档)0.0~300.0v

频率

40.00~240.00hz

三相标准模式额定电流

110v

1060a

1363a

1666a

1970a

220v

530.3a

681.8a

833.3a

984.8a

三相独立模式额定电流

110v

1060a

1363a

1666a

1970a

220v

530.3a

681.8a

833.3a

984.8a

设定精度

电压

分辨力:0.1v,精度:0.2%×读数值 0.2%×满量程值

频率

分辨力:0.01hz,精度:0.05%

测量精度

电压

分辨力:0.1v,精度:0.2%×读数值 0.2%×满量程值

频率

分辨力:0.01hz,精度:0.05%

电流

分辨力:0.1a/1a,精度:0.3%×读数值 0.3%×满量程值

功率

  分辨力:0.1kw/0.01kw/0.001kw,精度:0.45%×读数值 0.45%×满量程值

频率稳定度

≤0.02%

电压失真度

线性负载:thd<3%

瞬态恢复时间

20ms

三相相位差

三相标准模式:120°±2°

三相不平衡模式:0.0°~359.9°,0.1°可调

相电压波峰系数

1.41±0.1

源电压效应

≤1%

负载效应

≤1%

过载能力

105%<输出≤110%  15秒关断输出 ;110%<输出≤200%  5秒关断输出;

200%<输出≤300%   2秒关断输出 ;300%<输出       立即关断输出。

抗冲击能力

可承受3倍额定电流持续2s

保护装置

igbt过热、igbt过流、变压器过热、输入过压、输入欠压、

输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路

效率

>86%

功能

显示方式

8寸lcd显示,分辨率:800*600

启动缓升时间

0.0~99.9秒

在线调节功能

常规模式下,可在线调节输出电压、输出频率

记忆功能

掉电记忆功能,可记忆上次输出模式及参数

快捷组

常规模式10组

线路压降补偿

0.000~0.500欧

通讯接口

rs232(标配)、rs485(选配)、gpib(选配)、ethernet(选配)

远程控制

模拟控制口(选配)

工作环境

温度

0~40℃

湿度

20~90%rh

外形尺寸w×h×d(mm)

1800×1990×1400

2400×1990×1400

3000(1400 1600)×1900×1400

重量(kg)

2730

3150

4270

4660
