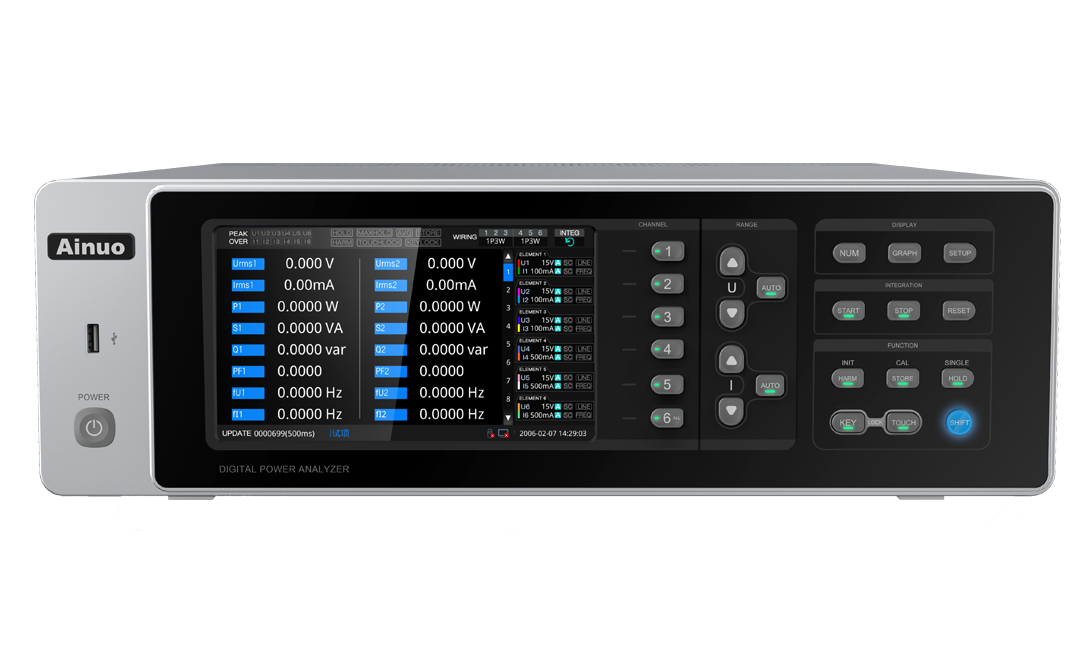

三相高精度功率分析仪
型号:
anpm600系列
应用:
光伏逆变器、电动汽车等行业
产品概述 产品特点 产品应用 技术规格
产品概述

■  六通道同步功率分析

■  基本精度 ±0.1%

■  测量带宽 dc,0.5hz~100khz

■  采样速率 200ksps

■  最大电压 常规1000v,选配1500v

■  最大电流 50a/20a(常规)/10a/5a/2a/1a,可选配传感器

■  液晶显示:全触屏体验,显示界面条目自定义,波形显示

■  数据存储:存储项目自定义,csv格式导出

■  完美尺寸:标准3u高度,符合系统集成要求

■  自由定制:1~6通道自由组合、不同电流规格板卡任意搭配

产品特点

■  多通道 : 1~6通道同步测量单元配置,可灵活配置为多通道单相、三相三×2、三相四×2、四相(dc 三相三)等模式,满足多种负载(空调、逆变器、变频器、电机)测量需求;
■  高精度 : 使用高速fpga arm处理器双核处理,16位高速高精度ad转换器,基本精度可达0.1%,最快100ms显示数据更新周期;
■  宽功率 : 单通道可测量电流20a(可选配50a、10a、5a、2a、1a等规格,且支持混合搭配),功率最小分辨力0.1mw,满足待机功耗测量需求和额定功率测量需求;
■  宽频带 : 交流、直流信号两用,功率测量带宽dc、0.5hz~100khz,可满足各种标准和非标准正弦波形负载功率测量;
■  多路谐波分析: 六通道可同时进行谐波分析,最高50次谐波测量,失真度分析,可直观显示各次谐波含量和总含量;
■  多路频率测量:  六通道可同时进行频率测量;
■  线路滤波 : 采用500hz、5.5khz的低通滤波器,可测量pwm波形的基波值,滤掉开关电源电流高频干扰;
■  传感器 : 变比功能,支持常规i-i、v-v型电压/电流互感器;支持bnc接口的i-v型电流传感器,最大输入电压10v,可选配大电流传感器;
■  效率计算 : 可同时测量设备的输入、输出能耗,并计算出其效率;
■  电能累积 : 可单独累积正向电能量、反向电能量和综合电能量,进行买卖电能测量。


产品应用

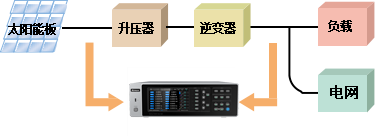

●  光伏逆变器功率测量

■  符合《gb/t 37409-2019光伏发电并网逆变器检测技术规范》
■  电压范围0~1500v
■  电流范围0~50a/电流传感器
■  可同时测量输入、输出(单相、三相)功率、功率因数
■  自动效率计算



●  电动汽车电性能测量

■  多通道,可同时检测多项参数:obc、充电桩效率测试、电池充放电性能、电源变换性能、电机性能等
■  交直流,最大电流50a,可扩展更大电流传感器
■  精度高,基本精度0.1%,最小功率分辨力0.1mw
■  可测量交流、直流信号的瞬时有效值、平均值、峰值,电能量等



技术规格

型号

anpm600-x

测量通道-x

1~6

接线方式

1p2w(单相2线)、1p3w(单相3线)、3p3w(三相3线,2电压2电流)、3p3w(3v3a)(三相3线,3电压3电流)、3p4w(三相4线)

测量参数

电压u、电流i、有功功率p、无功功率q、视在功率s、功率因数λ、电压频率fu、电流频率fi、相位角φ、效率η、总电能量wh、正向电能量wh 、反向电能量wh-、电流积分ah、50次谐波分析hdf、电压和电流失真度thd、峰值电压vpk、峰值电流ipk、电压峰值因数cfu、电流峰值因数cfi……

输入阻抗

电压:约2mω,

电流直接输入:约2.5mω (50a规格)    电流传感器输入:约100kω

ad采样速率

约100ks/s

满量程峰值因数

3

*例外情形见下述

电压额定量程

(直接输入)

15/30/60/100/150/300/600/1000*[v](可选配1500*[v])

*1000v满量程峰值因数为1.5

电流额定量程

(直接输入)

20a电流规格:100m/200m/500m/1/2/5/10/20[a]

选配:

50a电流规格:500m/1/2/5/10/20/40/50*[a]

*50a满量程峰值因数为1.5

10a电流规格:50m/100m/200m/500m/1/2/5/10[a]

5a电流规格:20m/50m/100m/200m/500m/1/2/5[a]

2a电流规格:10m/20m/50m/100m/200m/500m/1/2[a]

1a电流规格:5m/10m/20m/50m/100m/200m/500m/1[a]

电流额定量程

(bnc传感器)

50m/100m/200m/500m/1/2/5/10[v]

电压、电流量程精度范围

(1%~110%)*×量程

*电压1000v、电流20a精度范围为(1%~100%)×量程

功率因数范围

±(0.001 ~ 1.000)

电压

测量精度

dc

0.5hz≤f<45hz

45hz≤f≤66hz

66hz<f≤1khz

1khz<f≤10khz

10khz<f≤100khz

±(0.1%×显示值 0.1%×量程)

±(0.1%×显示值 0.2%×量程)

±(0.1%×显示值 0.05%×量程)

±(0.1%×显示值 0.2%×量程)

±({0.1 0.05×(f-1)}%×显示值 0.2%×量程)

±({0.5 0.04×(f-10)}%×显示值 0.3%×量程)

电流

测量精度

dc

0.5hz≤f<45hz

45hz≤f≤66hz

66hz<f≤1khz

1khz<f≤10khz

10khz<f≤100khz

±(0.1%×显示值 0.1%×量程)

±(0.1%×显示值 0.2%×量程)

±(0.1%×显示值 0.1%×量程)

±(0.1%×显示值 0.2%×量程)

±((0.1×f)%显示值 0.2%×量程)

±({1 0.08×(f-10)}%×显示值 0.3%×量程)

功率

测量精度

dc

0.5hz≤f<45hz

45hz≤f≤66hz

66hz<f≤1khz

1khz<f≤10khz

10khz<f≤50khz

50khz<f≤100khz

±(0.1%×显示值 0.1%×量程)

±(0.3%×显示值 0.2%×量程)

±(0.1%×显示值 0.1%×量程)

±(0.2%×显示值 0.2%×量程)

±({0.2 0.1×(f-1)}%×显示值 0.2%×量程)

±({0.2 0.1×(f-1)}%×显示值 0.3%×量程)

±({5.1 0.18×(f-50)}%×显示值 0.3%×量程)

有功功率

测量范围

20a电流规格:2.2mw~4.4kw@220v,pf=0.01~1

选配:

50a电流规格:

10a电流规格:1.1mw~2.2kw@220v,pf=0.01~1

5a电流规格:0.4mw~1.1kw@220v,pf=0.01~1

2a电流规格:0.2mw~440w@220v,pf=0.01~1

1a电流规格:0.1mw~220w@220v,pf=0.01~1

有功功率分辨力

0.1mw

频率测量范围

dc,0.5hz ~ 100khz

频率测量精度

±0.1%×显示值

谐波测量

11hz ~ 600hz,1~50次谐波含量,总失真度

电能测量范围

0~999999mwh (分辨率:1mwh/0.01mah)

电能测量精度

±(0.1%×显示值 0.1%×量程)

扩展不确定度

电压、电流、功率、频率、电能量≤0.20%

滤波器功能

500hz、5.5khz电压线路、电流线路和频率滤波

变比功能

1 ~ 50000

数据更新周期

100m / 250m / 500m / 5 [s]

控制接口

标配:rs-232、开关量接口、网口; 选配:rs-485、gpib

显示器

7英寸 液晶触摸屏

外形尺寸

426(w,前饰框) x 132.5(h,前饰框) x 430.3(d,不含接线柱) mm

开口尺寸

422(w,机体) x 128.5(h,机体) mm

底脚高度

17.5 mm

整机重量

约7.5 kg
