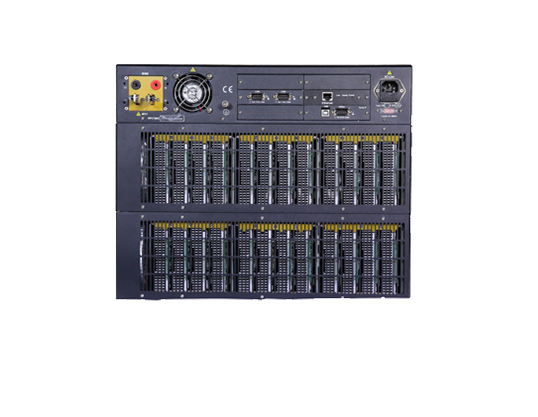

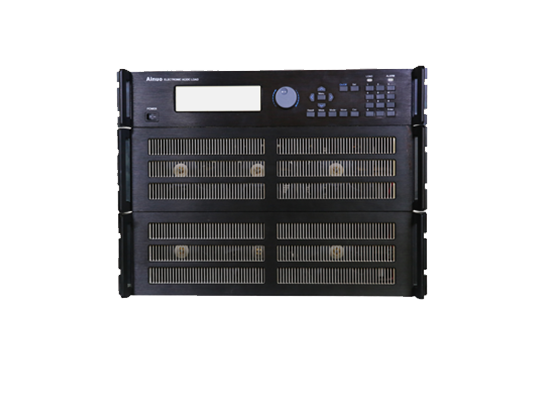

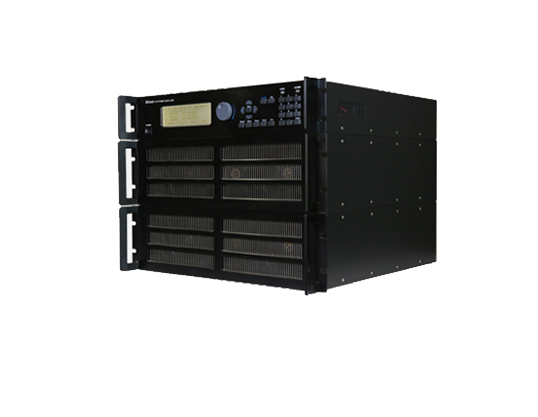

交直流电子负载
型号:
an29系列
应用:
大功率单相电源测试
产品概述 产品特点 产品应用 技术规格
产品概述

■   ce认证;

■   功率范围:1400w-8400w;

■   最低工作电压至2v,最高工作电压可到350vrms;

■   电流范围:10arms-60arms,峰值电流:45a-270a;

■   频率范围:44-1000hz,dc;

■   峰值因数范围:1.4-5.000;

■   功率因素可在线调节,设置范围0-1.0;

■   可三相联机控制,组成三相交流电子负载;

■   工作模式:恒电流cc、恒电阻cr、恒功率cp;

■   电流相移:电流波形相移可在拉载过程中调节;

■   直流:静态拉载、动态拉载、可编辑最大40步的程控拉载模式;

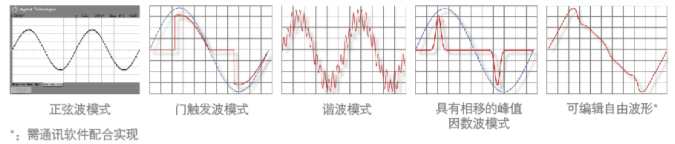

■   交流:波形模拟功能;正弦波、3-15次谐波、phase-gate(门控触发波)、crest-factor(峰值因数波-整流模式);

■   具有电压上下限智能判别,超限报警功能(go/ng功能,go-通过,ng-不通过);

■   远地电压检测 sense 输入接口,用于精密的电压检测,消除大电流时引线压降引起的电压测量误差;

■   保护功能:过电压、过电流、过功率、过温度、直流反极性;

■   可进行电压、电流、功率、频率以及功率因素的测量。


产品特点

●  订购与功能扩展

■   an29201 交直流电子负载 260v/10a/1400w
■   an29202 交直流电子负载 260v/20a/2800w
■   an29203 交直流电子负载 260v/30a/4200w
■   an29204 交直流电子负载 260v/40a/5600w
■   an29205 交直流电子负载 260v/50a/7000w
■   an29206 交直流电子负载 260v/60a/8400w
■   选配rs485通信口、gpib通信卡、网口、并机 / 联机机柜


  产品功能

■   交流负载可编辑多种控制波形

■   测试功能

■   功率因数测试

  an29系列交流电子负载能够仿真电感性或电容性负载,功率因数从0到1。当负载电流的相移角度及cf两者均有设定时,pf值虽可由1到0,通过面板设置,无须接线,测试方法简洁方便。

■   调整率测试


 an29系列交流电子负载在定电流模式时,其负载电流是依设定值而定,而不会随着被测物的输出电压而改变。其特性如图所示,即负载电流保持设定值不变。

■   动态性能测试

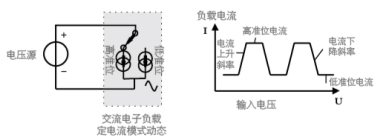

●  动态负载的操作是周期性的在两个负载准位间切换,如图所示。an29系列交流电子负载在动态时电流上升、下降斜率独立可调。

■   可编辑步骤功能

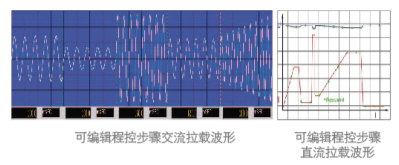

负载具备4个存贮组,每组可包含10个步骤,串联最大可达40个步骤,也可分割使用。


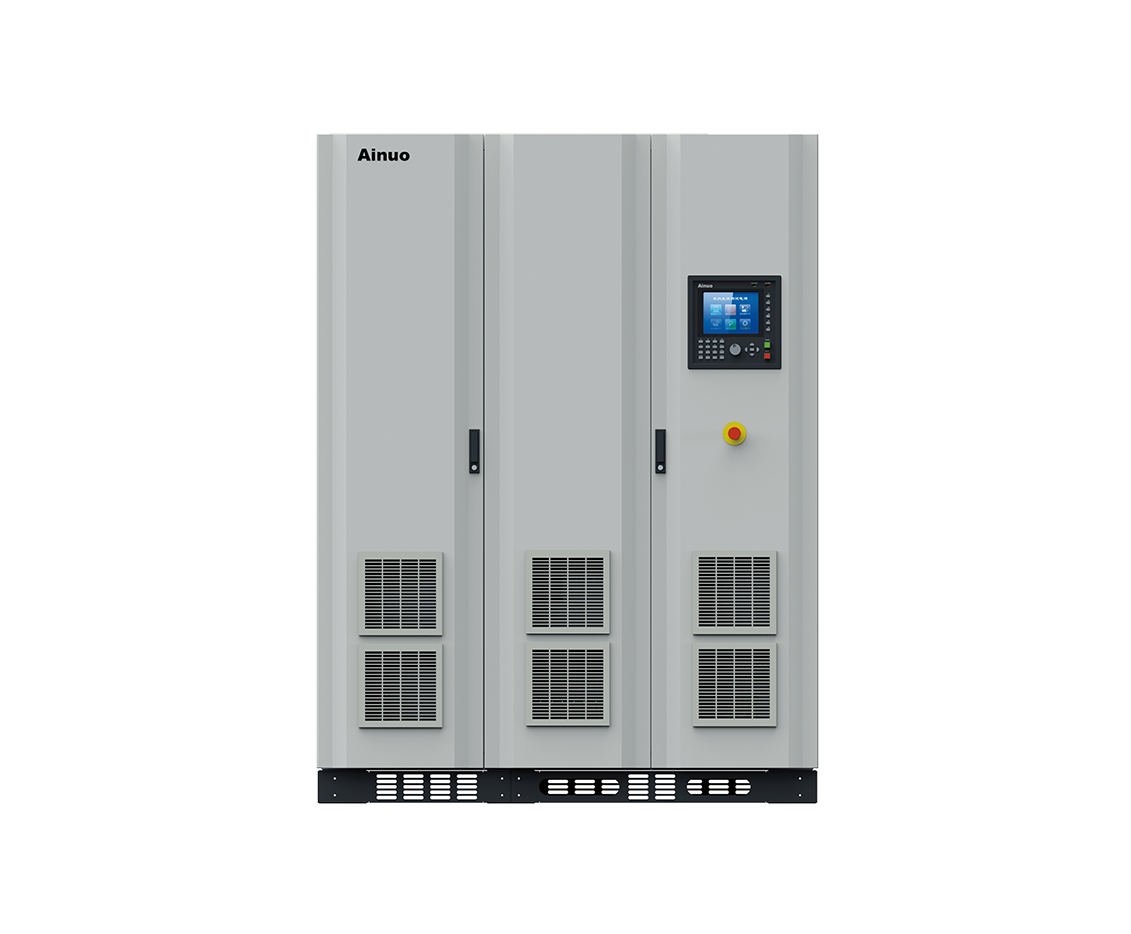

■   并机 / 联机功能

an29系列交直流电子负载具有灵活的并机、联机功能。 多台并机时,可扩展电流和功率,满足大功率单相电源测试需求;三相联机时,组成三相负载,满足三相电源测试需求;也可以多台并机后再联机,组成大功率三相电子负载。

产品应用

■   大功率单相电源测试

技术规格

型号

an29201

an29202

an29203

功率

1400w

2800w

4200w

电流

0 ~ 10arms (45apeak,)

0 ~ 20arms (90 apeak,)

0 ~ 30arms (135 apeak,)

电压

2~ 260vrms (360 vpeak),可定制350vrms(500vpeak)

频率

44 ~ 1000hz, dc

交流部分

定电流模式

设定范围

0 ~ 10arms, 可编程

0 ~ 20arms, 可编程

0 ~ 30arms, 可编程

精度

50/60/400hz:0.1% 0.2%量程

分辨率

2ma

5ma

5ma

定电阻模式

设定范围

1~1200ω, 可编程

1ω~600ω, 可编程

1ω~400ω, 可编程

精度

50/60hz:±(1.5% 0.5%量程)   400hz:±(1.5% 1.0%量程)

分辨率

0.2ω

0.1ω

0.067ω

定功率模式

设定范围

1400w, 可编程

2800w, 可编程

4200w, 可编程

精度

dc/50/60/400hz:  0.2% 0.3%量程

分辨率

0.25w

0.5w

0.75w

波峰系数波模式

设定范围

1.4 ~ 5.0, 可编程

门控触发波模式

导通角

0-359°

关断角

1-360°

谐波模式

次数

1-15

设定范围

0-1

分辨率

0.1%

功率因素模式

设定范围

0 ~ 1超前或滞后, 可编程

0 ~ 1超前或滞后, 可编程

0 ~ 1超前或滞后, 可编程

精度

1%量程

1%量程

1%量程

分辨率

0.01

整流性负载模式

工作频率

45hz ~ 70hz

电阻、电感、电流模式

设置参数 : rs, ls, c, rl

电感寄生电阻设置范围

0 ~ 9.999ω

0 ~ 9.999ω

0 ~ 9.999ω

电感设置范围

0 ~ 9999µh

0 ~ 9999µh

0 ~ 9999µh

电容设置范围

100 ~ 9999µf

100 ~ 9999µf

100 ~ 9999µf

电阻设置范围

2.77 ~ 9999.99ω

1.39 ~ 9999.99ω

1.11 ~ 9999.99ω

直流部分

电压范围

2v ~ 260v

2v ~ 260v

2v ~ 260v

电流范围

0a ~ 10a

0a ~ 20a

0a ~ 30a

最小工作电压

2v

2v

2v

上升时间

1ms

工作模式

定电流、定电阻、定功率、动态

短路电流仿真

使用定电阻模式

测量部分

直流电压测量范围

260v

260v

260v

直流电流测量范围

0.1% 0.1%量程

0.1% 0.1%量程

0.1% 0.1%量程

直流电压分辨率

100mv

100mv

100mv

直流电流测量范围

10.00a

20.00a

30.00a

直流电流精度(50/60/400hz)

0.1% 0.2%量程

0.1% 0.2%量程

0.1% 0.2%量程

直流电流分辨率

2.0ma

4.0ma

6.0ma

其它参数

有功(w), 视在(va),无功(var), 功率因素, 频率, 失真度

其它

保护

过电流:10.5arms;过电压:273vrms;过功率:1470w;过温度

过电流:21arms;过电压:273vrms;过功率:2940w;过温度

过电流:31.5arms;过电压:367vrms;过功率:4410w;过温度

控制接口

rs-232,usb,模拟量控制口

工作电压

115/230 vac ±15%

尺寸 长 x 宽 x 高(mm)

440×222×465

机脚高度(mm)

15
