3c产品&开关电源安规测试方案
2022-06-28

      3c产品及开关电源
      3c行业是指电脑、通讯和消费电子三大科技产品整合应用的资讯电气产业。行业涵盖范围广泛,此次聚焦于下游整机产品及其开关电源。其中电脑信息设备包括计算机服务器、笔记型和台式电脑、办公设备及模块电源、电源适配器、ups电源、变压器等配套产品;通讯设备包括无线通讯设备、终端设备、交换设备、传输设备,及其配套电源周边设备;消费电子主要包括数码相机、pda、电子书、随身听、音视频等数码产品,及其配套电源周边设备。


      行业标准要求及痛点
      我国3c行业产品安全标准主要有《gb4943.1-2011/iec60950-1 信息技术设备安全通用要求》和《gb8898.1-2011/iec60065-1 音频、视频及类似电子设备安全要求》,涉及的电气安规测试项目主要包括接地导通电阻测试、绝缘电阻与抗电强度(交直流耐压)测试、接触电流测试等。


      ●  gb4943.1-2011 /iec60950-1 信息设备安全通用要求

      1、保护导体电阻
      施加额定电流200%的试验电流(交流或直流),测试保护导体的电阻应不超过0.1ω或电压降低于2.5v(eut额定电流大于16a时)。
      2、抗电强度
      输入-机壳、输入-输出、输入-零部件,测试交流或直流耐压,不应击穿,允许电晕或单次闪络。
      输出-机壳、输出-输出,测试交流或直流耐压,不应击穿,允许电晕或单次闪络。
      3、接触电流
      试验电路:单相设备-gb/t12113图5、三相设备—gb/t12113图11,推荐使用有隔离变压器的电源测试。
      模拟人体阻抗网络(md-a):gb/t12113 图4
      接触电流的有效值或峰值不应超过规定的限值。(0.25ma、0.75ma、3.5ma有效值为常用上限值)





      ●  gb8898.1-2011 /iec60065-1 音频、视频设备安全要求


      1、保护接地电阻
      施加25a试验电流(交流或直流、加拿大要求30a),测试保护接地电阻应不超过0.1ω。
      2、绝缘电阻与抗电强度
      绝缘电阻,用dc500v测试。
      抗电强度,额定电压≤150v的试验电压为1410v(交流峰值或直流)、额定电压>150v的试验电压为4240v(交流峰值或直流) ,不应出现击穿和飞弧。
      高压源的输出电流应不小于100ma、短路电流大200ma。
      3、接触电流
      试验电路:单相设备-gb/t12113图5、三相设备—gb/t12113图11,推进使用有隔离变压器的电源测试。
      模拟人体阻抗网络(md-a):gb/t12113 图4
      接触电流的有效值或峰值不应超过规定的限值。(0.7ma峰值、2.0ma直流、3.5ma有效值为常用上限值)






       3c行业除整机产品的安规综合测试外,还包括模块电源、充电器、电源适配器、ups电源、变压器等配套产品和关键零部件的安规测试。行业标准要求对这些产品的一次电路与机壳之间、一次电路与二次电路之间、一次电路与零部件之间,以及二次电路与机壳之间、独立二次电路之间的进行抗电强度测试。
       由此可见,3c行业安规测试具有测试项目多、测试点多,测试速度慢,而同时生产线节拍却很快的特点,从而产生了3c行业安规测试效率低的行业痛点。

       3c产品及开关电源一站式


       安规测试ag尊龙凯时·中国官方网站的解决方案

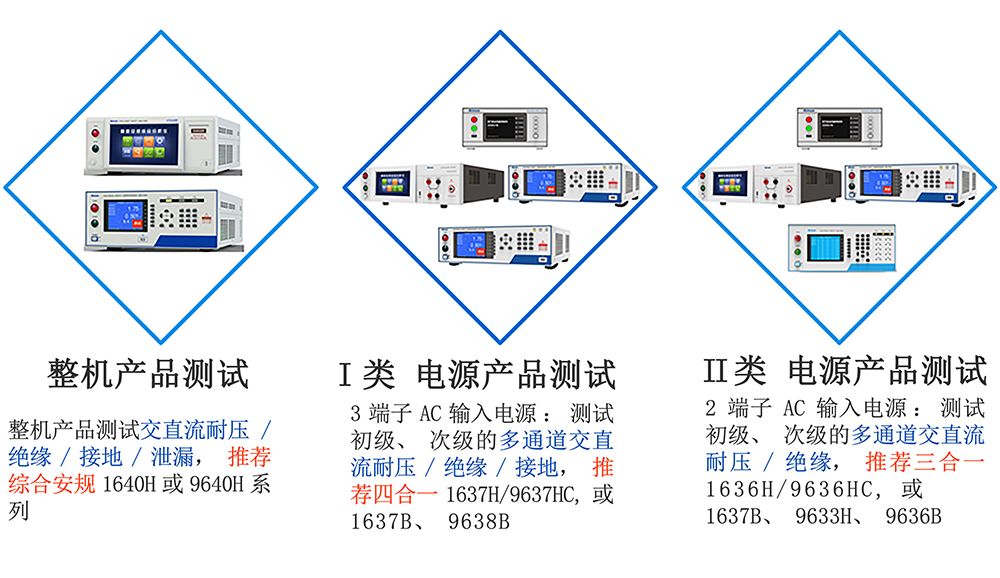

       艾诺仪器深耕安规测试领域30年。在为众多3c行业优秀企业的服务过程中,针对整机产品测试、i类电源产品测试、ii类电源产品测试三大类测试需求,形成了完整、高效的艾诺安规测试ag尊龙凯时·中国官方网站的解决方案。



       整机产品安规测试方案


       ●  an1640h/9640h安规综合测试

       ■ 设置5项8秒、5秒完成测试
       ■ an1640h智能安规综合分析仪,以全功能、高精度、高速度、信息化等特点赢得了3c厂商的广泛青睐。设备操作步骤如下:

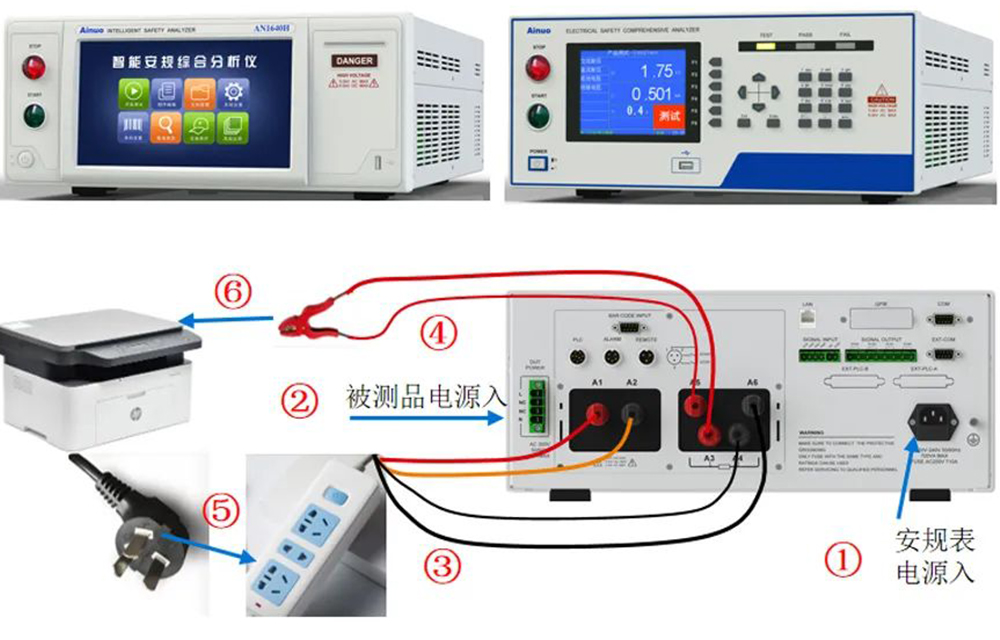

      1)测试准备:①--②--③--④
      2)测试连接:⑤、⑥
      3)测试设置(举例,测试5项、设置8s)
      gb:25a、<100mω、2s;
      acw:1750v、0.1ma---5ma、1s;
      ir:500v、>4mω、1s;
      tc:233、50ua---3500ua、2s;
      pwr:220v、800w---850w、2s。
      ■ 将1640h测试仪设置为接地与耐压绝缘并行、接触电流与功率并行。测试仪在进行接地2s测试过程中,同时完成耐压1s和绝缘1s的测试;在进行接触电流2s测试过程中,同时完成功率参数的测试;再加上操作过程时间1s,测试仪就在5s左右完成了全部测试。安卓智能平台还可实现条码识别、数据存储、mes对接等信息化管理需求。




        i类开关电源安规测试方案


       ●  an1637h/9637hc多路扫描安规测试

       ■ 4步4秒完成测试

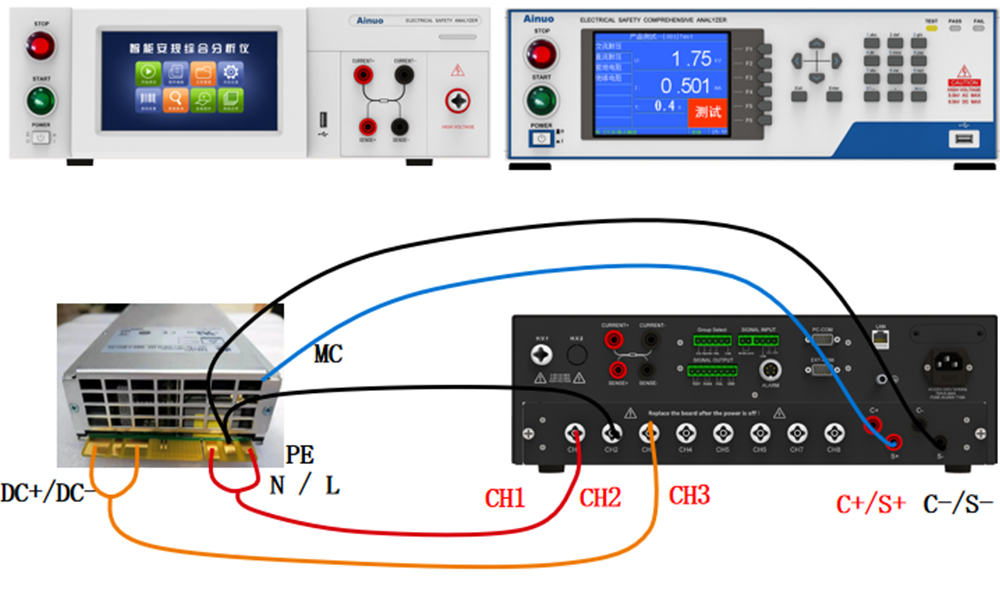

       ■ an1637h/an9637hc多通道安规测试仪,是测试i类开关电源的常用设备,具备交流耐压/直流耐压/绝缘电阻/交流接地多种功能。测试仪可内置多通道高压、接地扫描卡,每个高压通道都可以编程为“高压、回路、断路”三种状态、每个接地通道都可设置为导通或断路,便于完成多点之间的耐压绝缘测试和接地电阻测试,便捷高效,安全可靠。
       ■ 典型的多通道编程测试:初级-地、次级-地、初级-次级之间的耐压测试,以及接地导通电阻测试。测试流程步骤如下:
       1)ch1(高压)---ch2(低),输入l/n---pe之间的耐压测试,1s;
       2)ch3(高压) ---ch2(低) ,输出dc /dc- ---pe之间的耐压测试,1s;
       3)ch1(高压)--- ch3(低),输入l/n--- 输出dc /dc-之间的耐压测试,1s;
       4)c /s --- c-/s-(耐压测试时,接地回路须程控断开),接地电阻测试,1s。



       ●  an1637b正负高压并行安规测试方案

       ■ 4步2秒完成测试

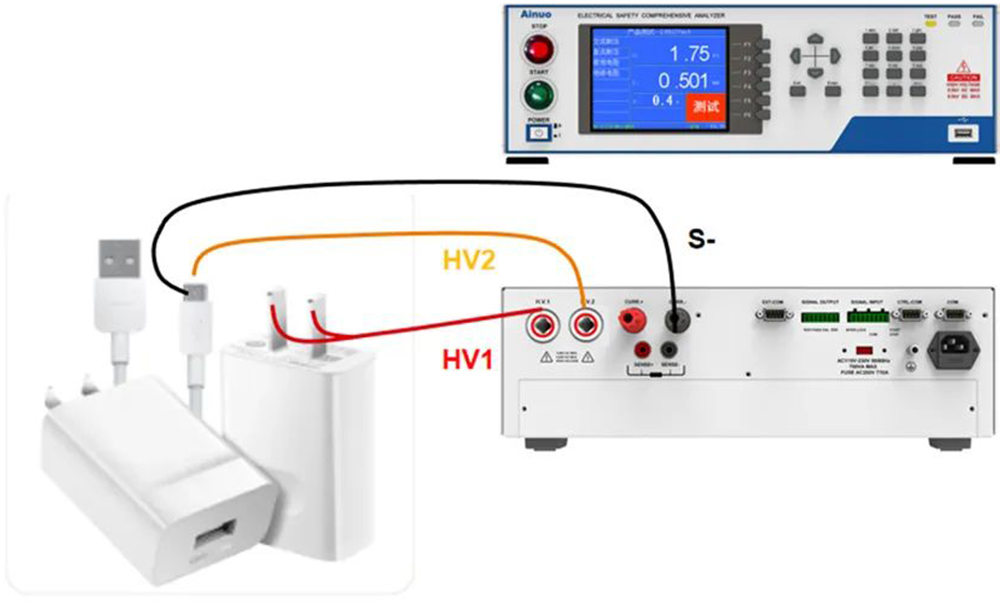

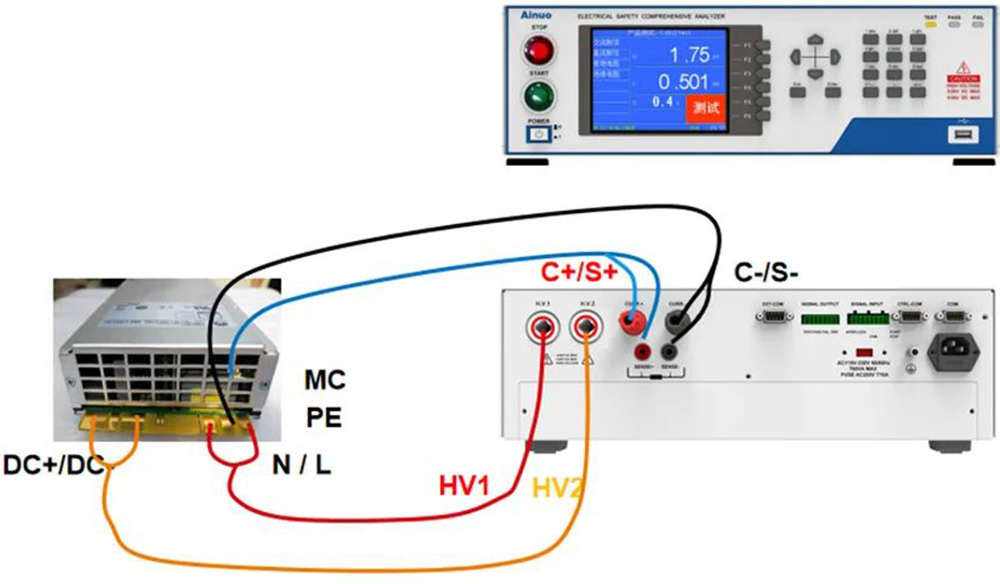

       ■ an1637b的独特创新设计,测试仪具备两个高压源,可同步输出正高压和负高压。测试仪在进行模块电源的输入-机壳之间的耐压测试、输出-机壳之间的耐压测试的同时,通过正负高压源的叠加,同步完成开关电源的输入-输出之间的耐压测试。测试流程步骤如下:
       1)hv1(正高压)--- c-/s-(0v),输入l/n---pe之间耐压u1测试,1s;
       2)hv2(负高压)--- c-/s- (0v),输出dc /dc- ---pe之间耐压u2测试,1s;
       3)hv1(正高压)--- hv2(负高压),输入l/n--- 输出dc /dc-之间耐压(u1 u2)测试,1s;
       4)c /s --- c-/s-,接地电阻测试,1s。




       ii类电源产品安规测试方案

       ●  an1636h/9636hc多路扫描安规测试
       ■ 3步3秒完成测试

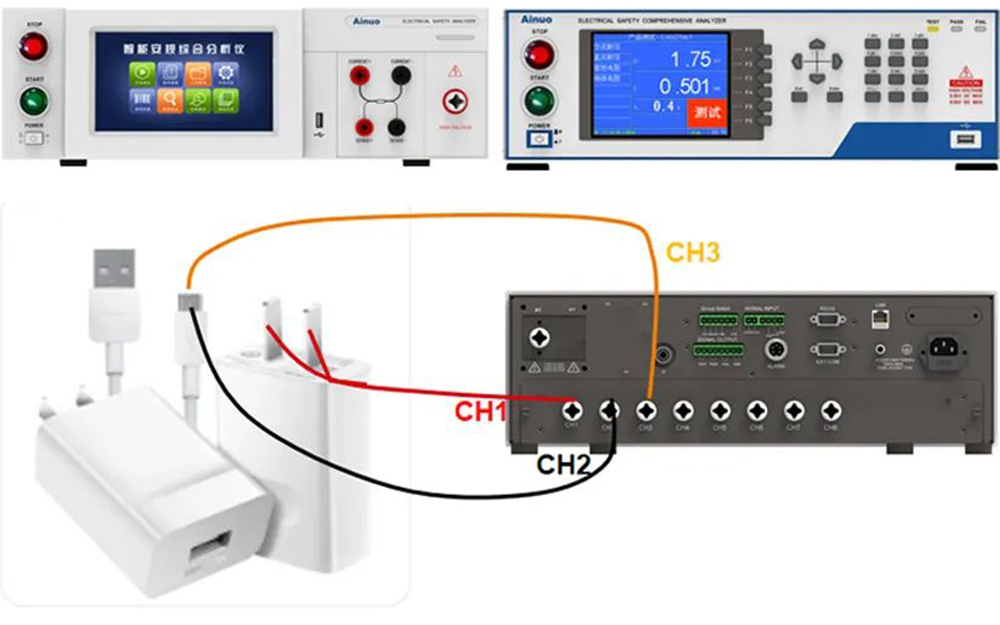

       ■ an1636h/an9636hc多通道安规测试仪,可内置可编程多通道高压扫描卡,一次接线,自动完成电源类产品的输入、输出、机壳等多点之间的绝缘耐压测试。配合快捷调组功能,可实现双工位交替测试,节省接线拆线时间,提高操作效率。流程步骤如下:
       1)ch1(高压)--- ch2(低),输入l/n---mc之间的耐压测试,1s;
       2)ch3(高压)--- ch2(低),输出dc /dc- ---mc之间的耐压测试,1s;
       3)ch1(高压)--- hv3(低),输入l/n--- 输出dc /dc-之间的耐压测试,1s。



       ●  an1637b正负高压并行安规测试方案

       ■ 3步1秒完成测试
       ■ an1637b的独特创新设计,测试仪具备两个高压源,可同步输出正高压和负高压。测试仪在进行模块电源的输入-机壳之间的耐压测试、输出-机壳之间的耐压测试的同时,通过正负高压源的叠加,同步完成开关电源的输入-输出之间的耐压测试。测试流程步骤如下:
       1)hv1(正高压)--- c-/s-(0v),输入l/n---pe之间耐压u1测试,1s;
       2)hv2(负高压)--- c-/s- (0v),输出dc /dc- ---pe之间耐压u2测试,1s;
       3)hv1(正高压)--- hv2(负高压),输入l/n--- 输出dc /dc-之间耐压(u1 u2)测试,1s。



       ●  an9633h多通道并行安规测试

       ■  同步测试,3步3秒、完成5个产品测试

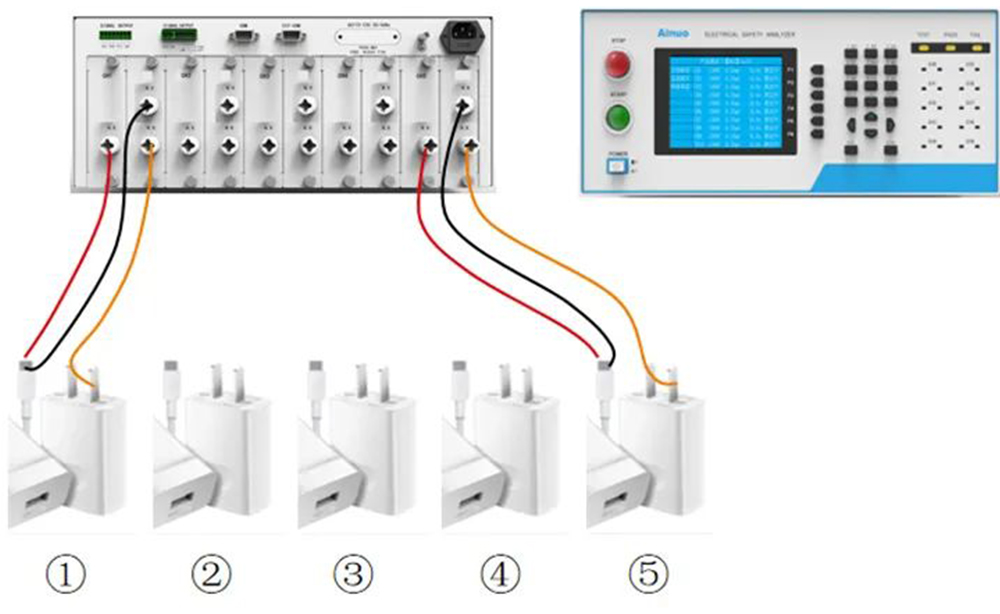

       ■  an9633h-5多通道并行安规测试仪,内置5个可独立参数设置和同步并行测试的耐压绝缘测试模组,每个模组具备3路可编程高压切换通道,可自动完成开关电源的输入端、输出端、机壳的任意两点之间的耐压绝缘测试。测试流程步骤如下:
       1)输出---机壳之间的耐压测试:ch1a(高)--- ch1b(低)。。。ch5a(高)--- ch5b(低), 1s;
       2)输入----机壳之间的耐压测试:ch1c(高)--- ch1b(低)。。。ch5c(高)--- ch5b(低),1s;
       3)输出---输入端之间的耐压测试:ch1a(高)--- ch1c(低)。。。ch5a(高)--- ch5c(低),1s。
