可回馈交流源载一体机 anrgl系列
技术参数:
ac dc输出模式;源载一体
应用:
广泛应用于光伏、新能源汽车等行业实验室和生产线
产品概述 产品特点 产品应用 技术规格
产品概述

  anrgl系列可回馈交流源载一体机,采用先进的spwm技术、fpga数字处理技术和大功率开关电源技术,可输出交流、直流、交流 直流电源,为交流负载、直流负载和整流型负载等,提供精密的电源输入。产品具备100%能量回馈电网功能,能够四象限运行,可大量节省能源消耗以降低运行成本;能够设置波形开关机角度,供测试浪涌电流及输出维持时间,还可设定电压及频率的变动率,用来扫描待测物电源输入规格范围。电源模式可以模拟市电异常瞬升、瞬降、短路、抖动等现象,模拟市电波形失真,还能够提供精确且快速的电力参数的测量。负载模式具有全四象限回馈式交直流电子负载,可吸收满容量能量并进行高效率的电网回馈,减少电能消耗;具有恒流/恒阻/恒功率/rlc模拟电路负载等功能。anrgl系列可回馈交流源载一体机,具有卓越的输出品质,广泛应用于光伏、新能源汽车等行业实验室和生产线。

产品特点

电源特点

1. 先进的spwm技术、fpga数字处理技术和大功率开关电源技术,功率密度高;

2. 具有交流(ac),直流(dc),交流 直流(ac dc)等输出模式;

3. 具备100%能量回馈电网功能,电源能够四象限运行;

4. 能够实现三相并单相,并联后单相输出能够达到整机最大容量;

5. 谐波2-50次合成功能,间谐波合成带宽3000hz;

6. 具有序列、脉冲、步进等三种编程功能,模拟实际电网中的干扰,最小编程步长可达1ms;

7. 5寸液晶显示,体积小,重量轻,高度4u,满足标准机柜安装要求;

8. 标配rs485、ethernet通讯接口,可选配rs232、gpib通讯接口;

9. 上位机软件,可通过上位机实现任意波形和设置参数的导入导出;


负载特点

1. 具有全四象限回馈式交直流电子负载,可吸收满容量能量并进行高效率的电网回馈,减少电能消耗;

2. 具有恒流/恒阻/恒功率/rlc模拟电路负载等功能;

3. rlc模式支持多种线性网络模型与非线性网络模型,可进行孤岛保护特性测试;

4. 负载参数支持在线调节,运行过程中即可实现不同负载特性的切换;

5. 负载电流角度可设,可模拟多种类型负载。


产品应用

电源应用

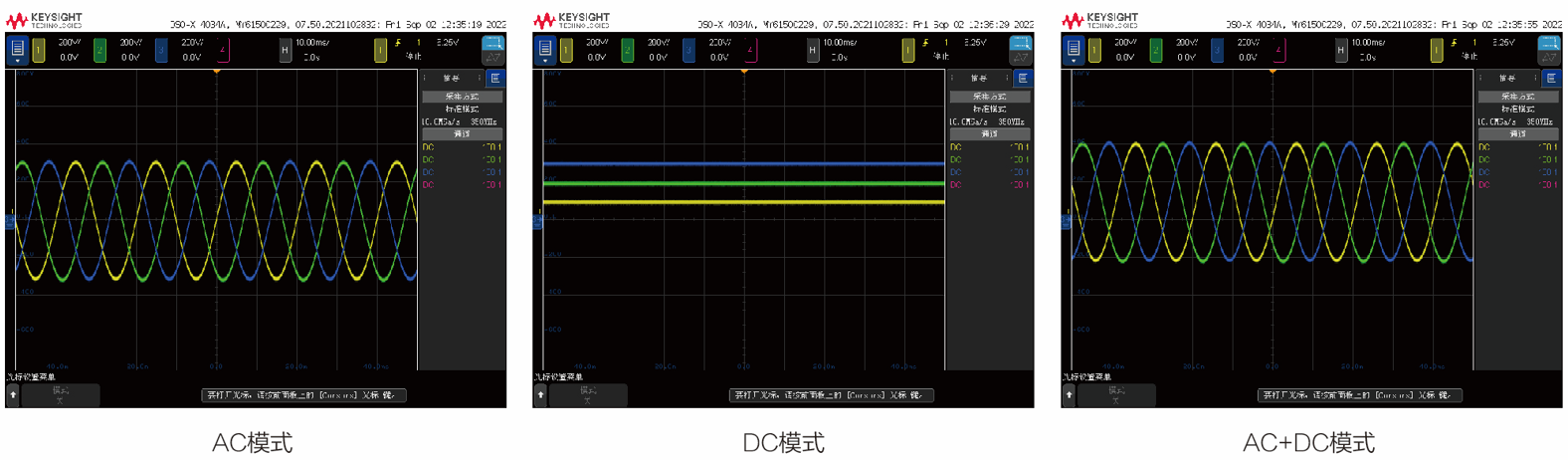

● ac dc输出模式:ac、dc、ac dc三种输出模式。

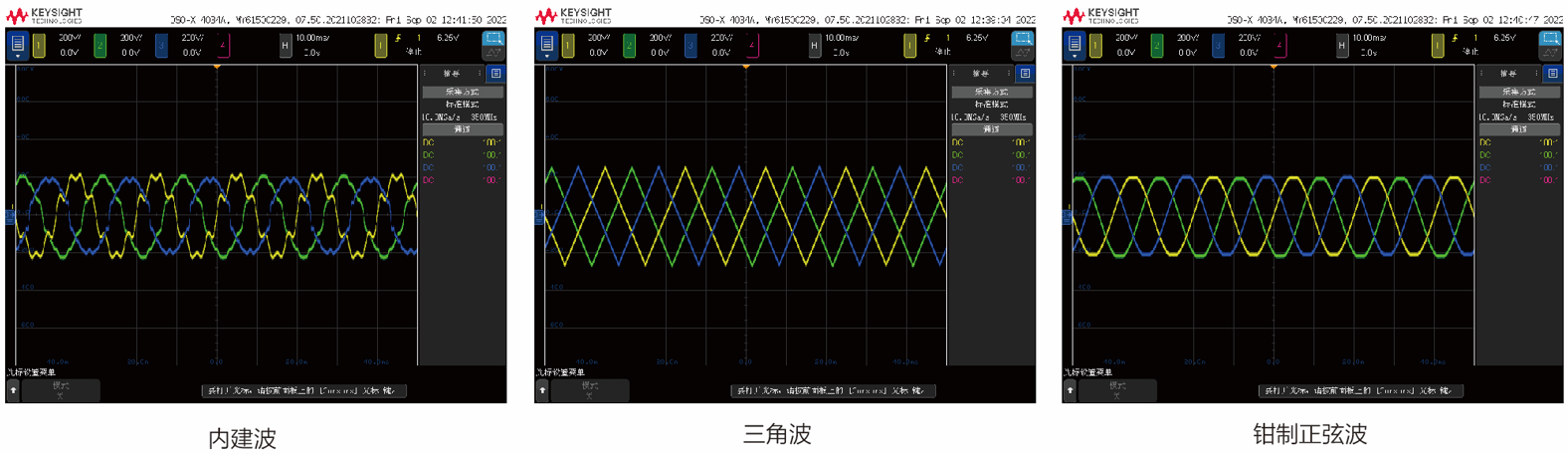

● 输出波形可设:三相输出波形可独立选择正弦波、方波、三角波、钳制正弦波、30组内建波,6组用户自定义波形。

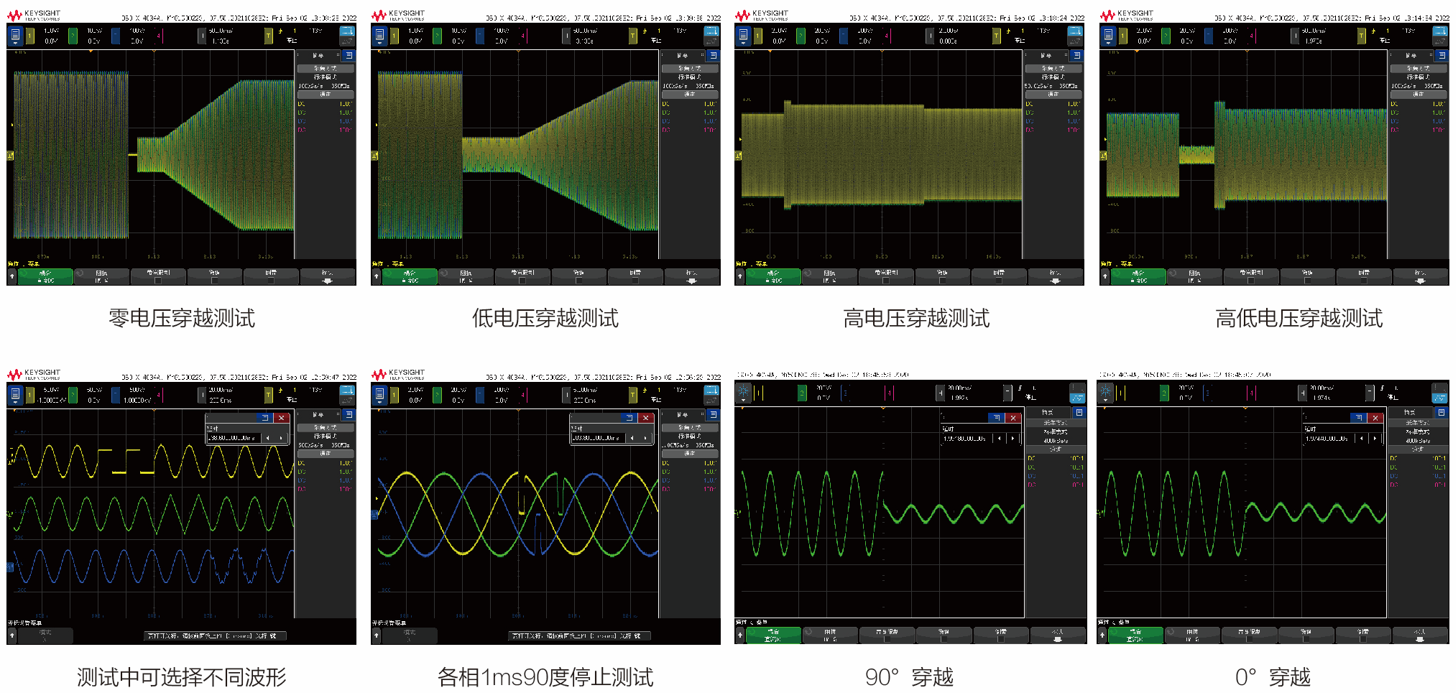

● 序列模式:通用可编程设置,各相的交流电压、直流电压、频率、相位、波形、时间根据单步设定进行独立设置,可进行触发相位、循环次数的设置,三相输出可分别设置参数,并可实现任意相位突变/穿越等测试。序列组合丰富,参数设置自由度高,通过设置不同序列的组合参数可完成高低穿测试;最小编程设置时间1ms,可完成1ms停止测试;每相中的每个序列都可以独立设置6种波形的其中一种。

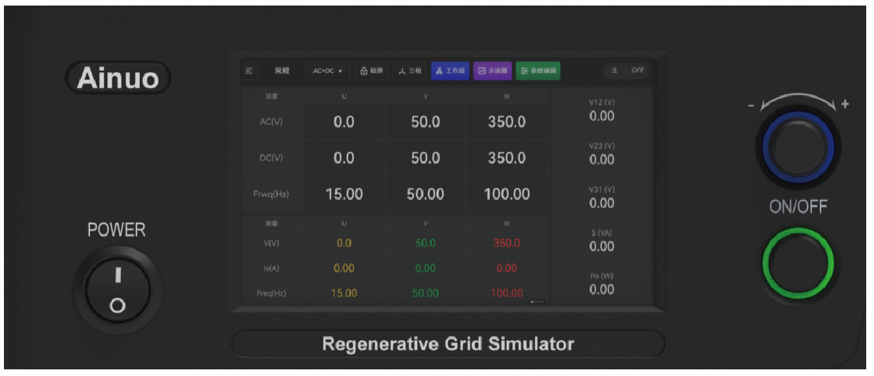

● 操作:5寸彩色电容触摸屏、旋钮能够设置常规模式电压与频率,按键负责常规模式的启动与停止。



上位机:标配上位机软件,图形化的操作界面,方便快捷。

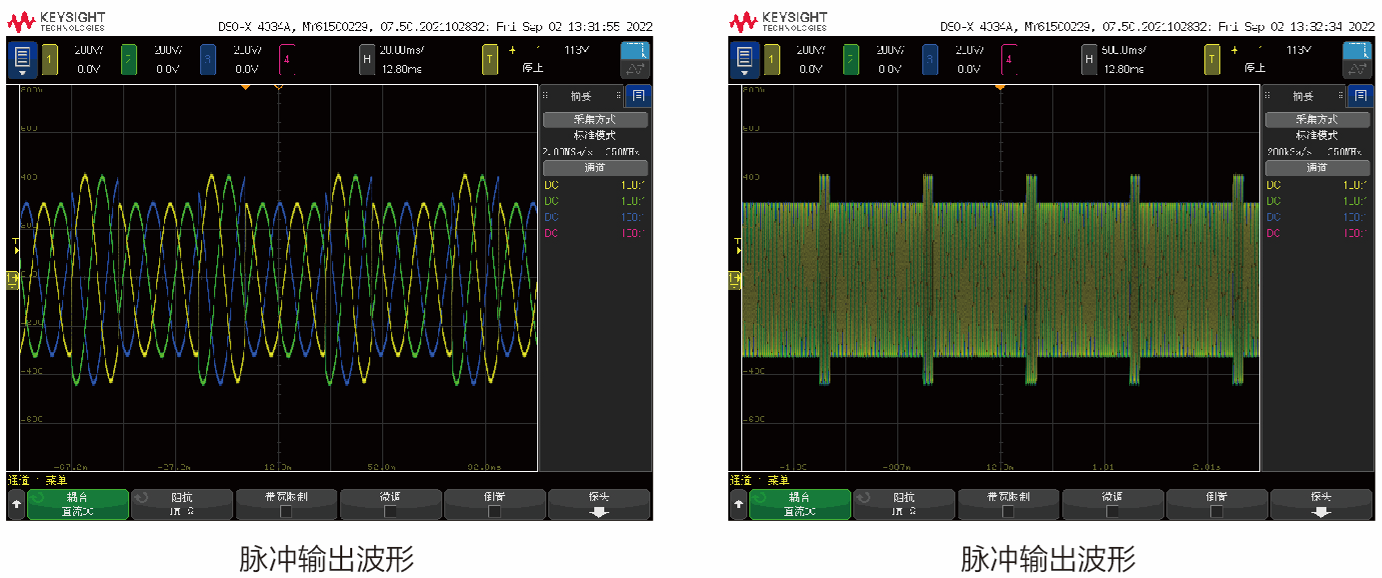

● 脉冲模式:可周期性的改变输出状态,电源输出会在常规电源与脉冲电压之间进行周期性的变化,各相交流电压、直流电压、频率、角度、波形、时间等均可独立设置。

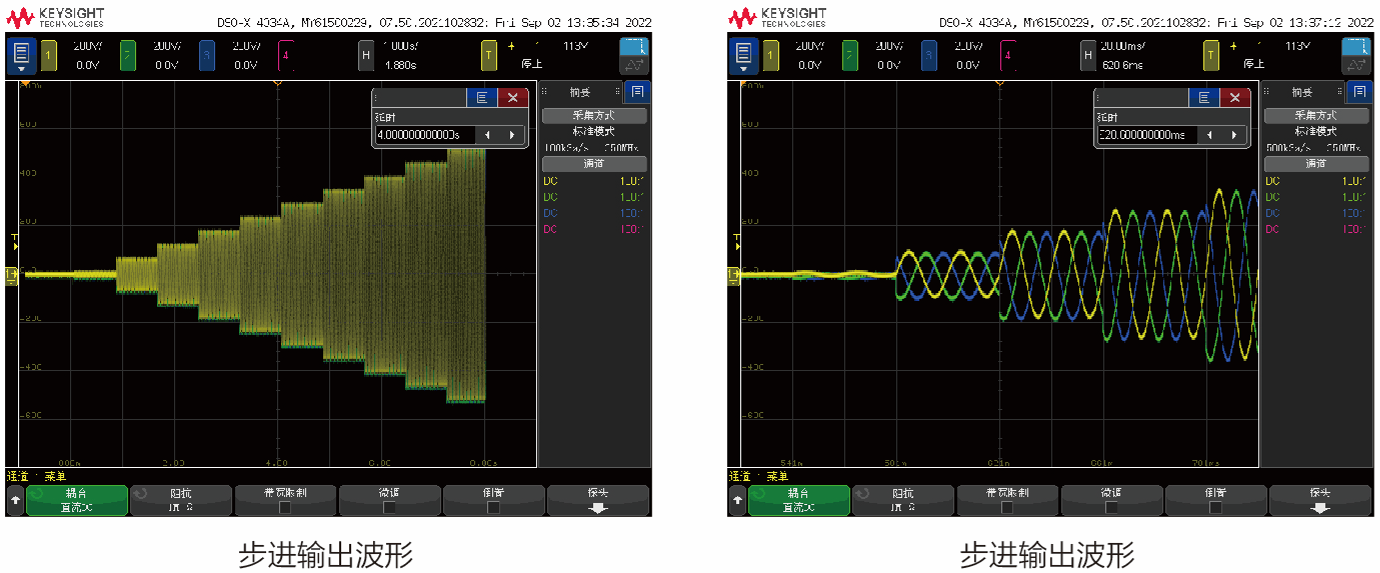

● 步进模式:又称阶梯模式,输出电压从初始值开始按照设定的步进量机型递加或递减,每相的交流电压、直流电压、频率均可以独立设置初始值与变化量,每相的角度、波形、步进次数、步进时间也可以单独设置。

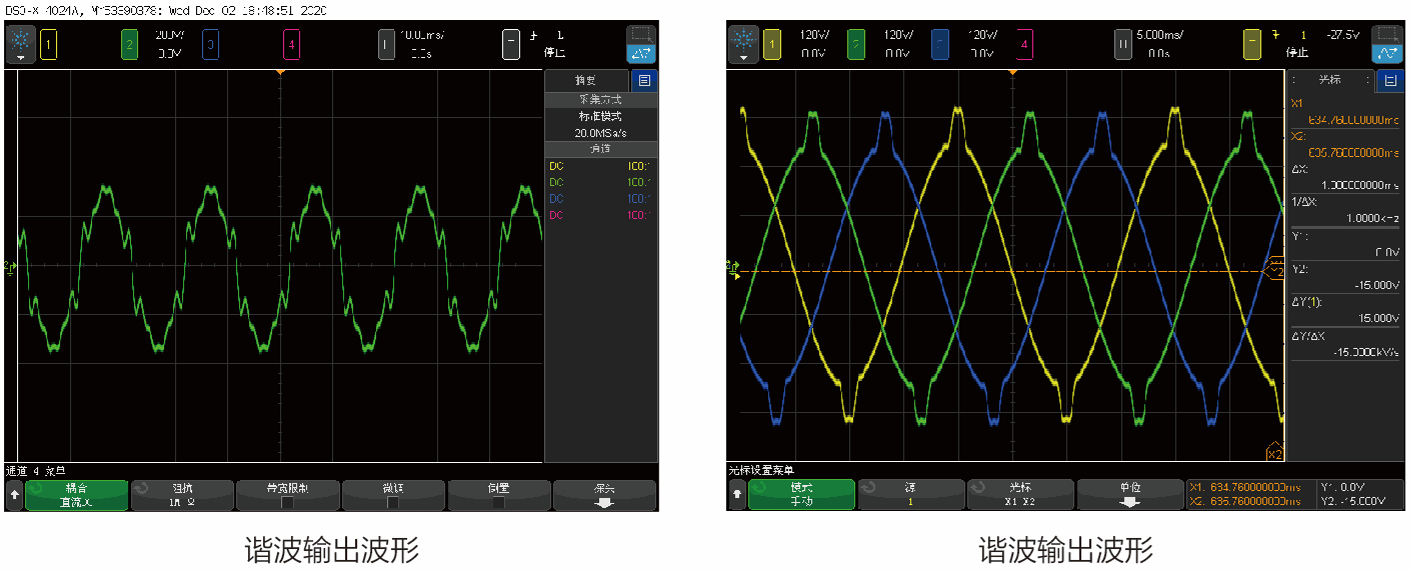

● 谐波合成:电源具备谐波编辑功能(2-50次),可在标准正弦波基础上添加各次谐波,具备3组百分比谐波存储组、3组幅值谐波存储组可快捷调用,各相的基波电压、谐波含量、角度等均可以独立设置。百分比模式下可设置各次谐波含量及角度,单次谐波可达30%,总谐波含量无限制,谐波叠加次数无限制。幅值模式下谐波分量设置具体的电压值,不再和基波电压有百分比的关联。



● 间谐波合成:电源具备间谐波编辑功能,可在标准正弦波基础上添加间谐波,可设置间谐波触发角、起止频率、含量和扫描时间,间谐波频率范围16-3000hz。

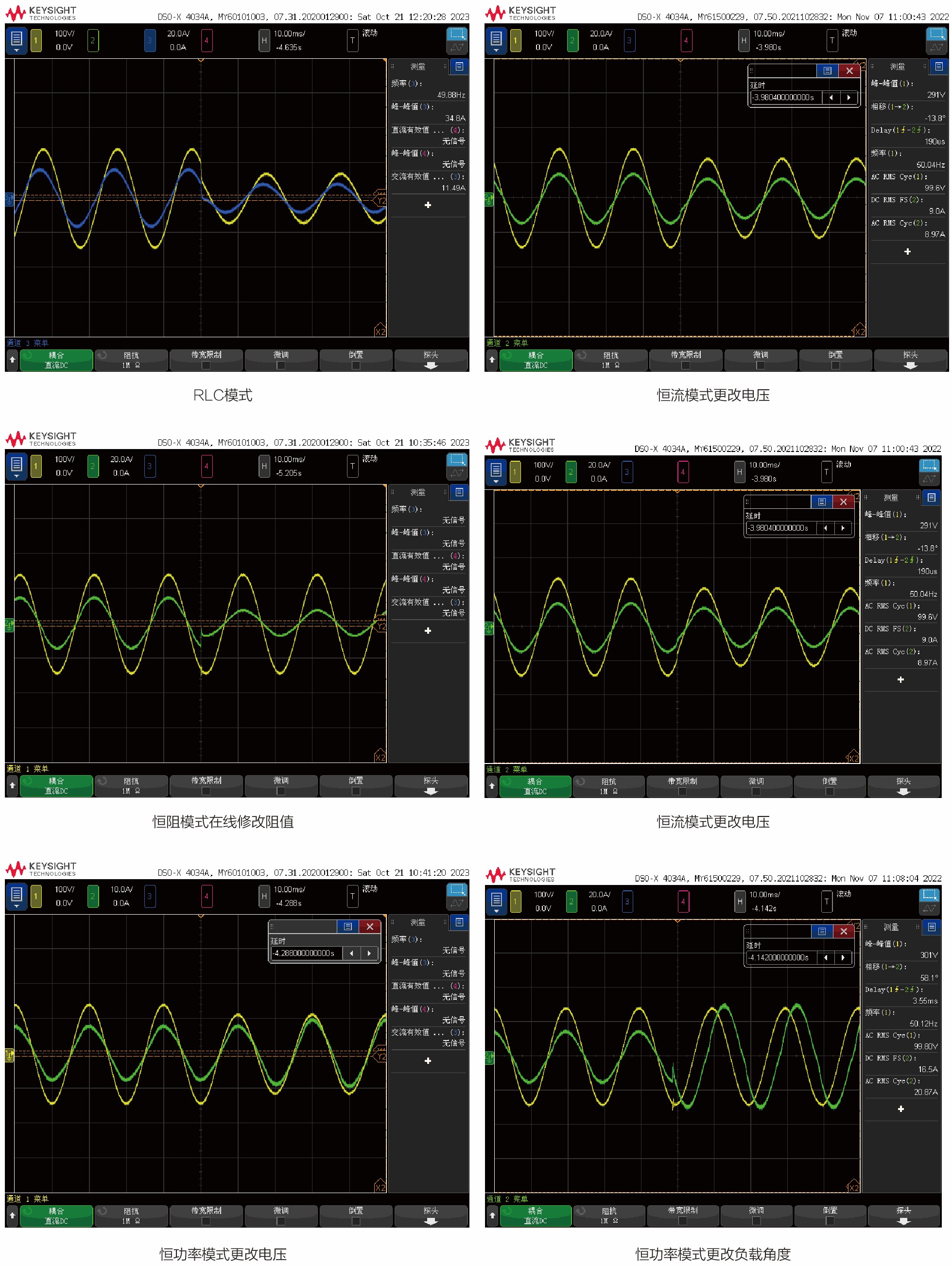

负载应用

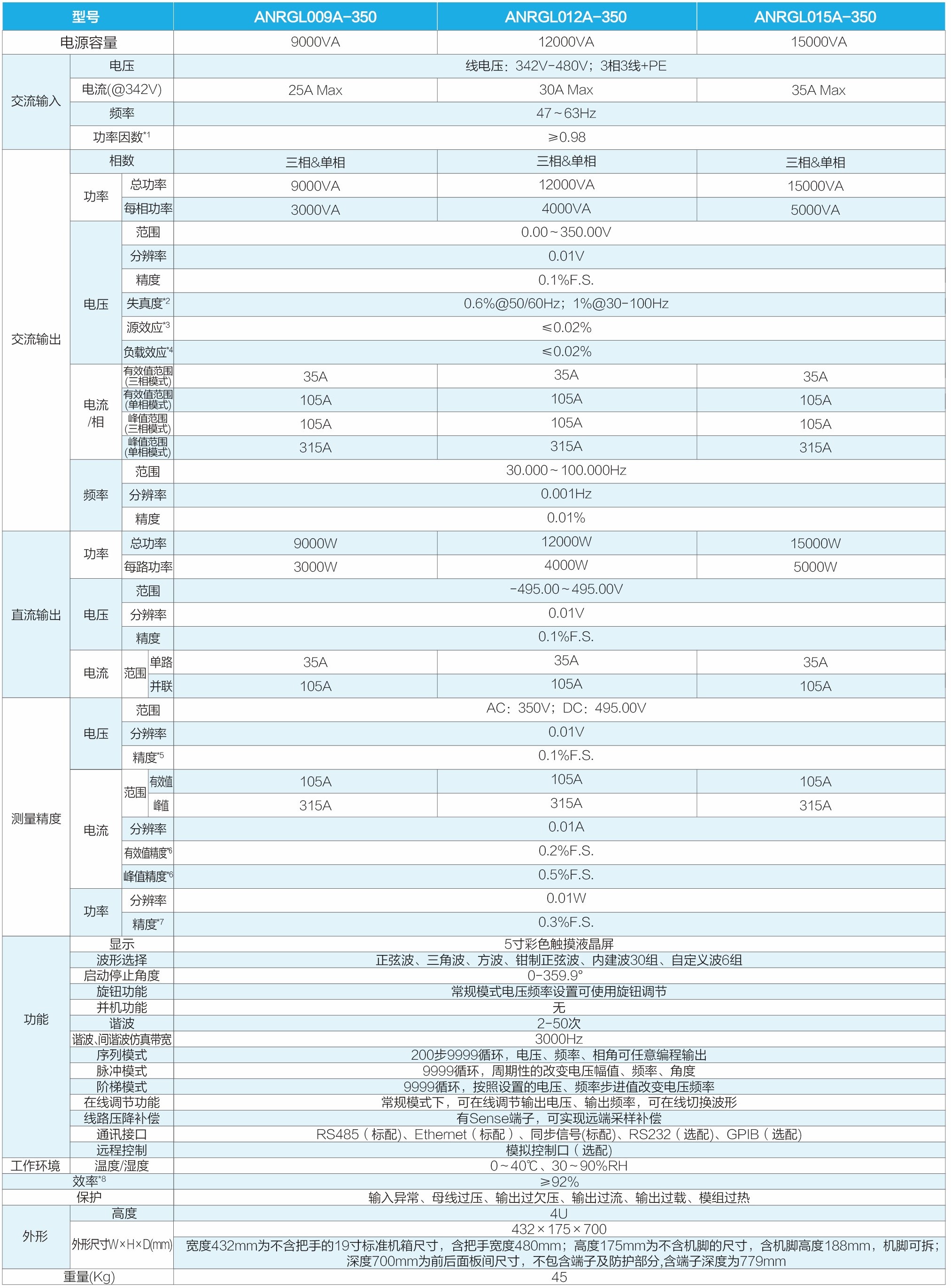

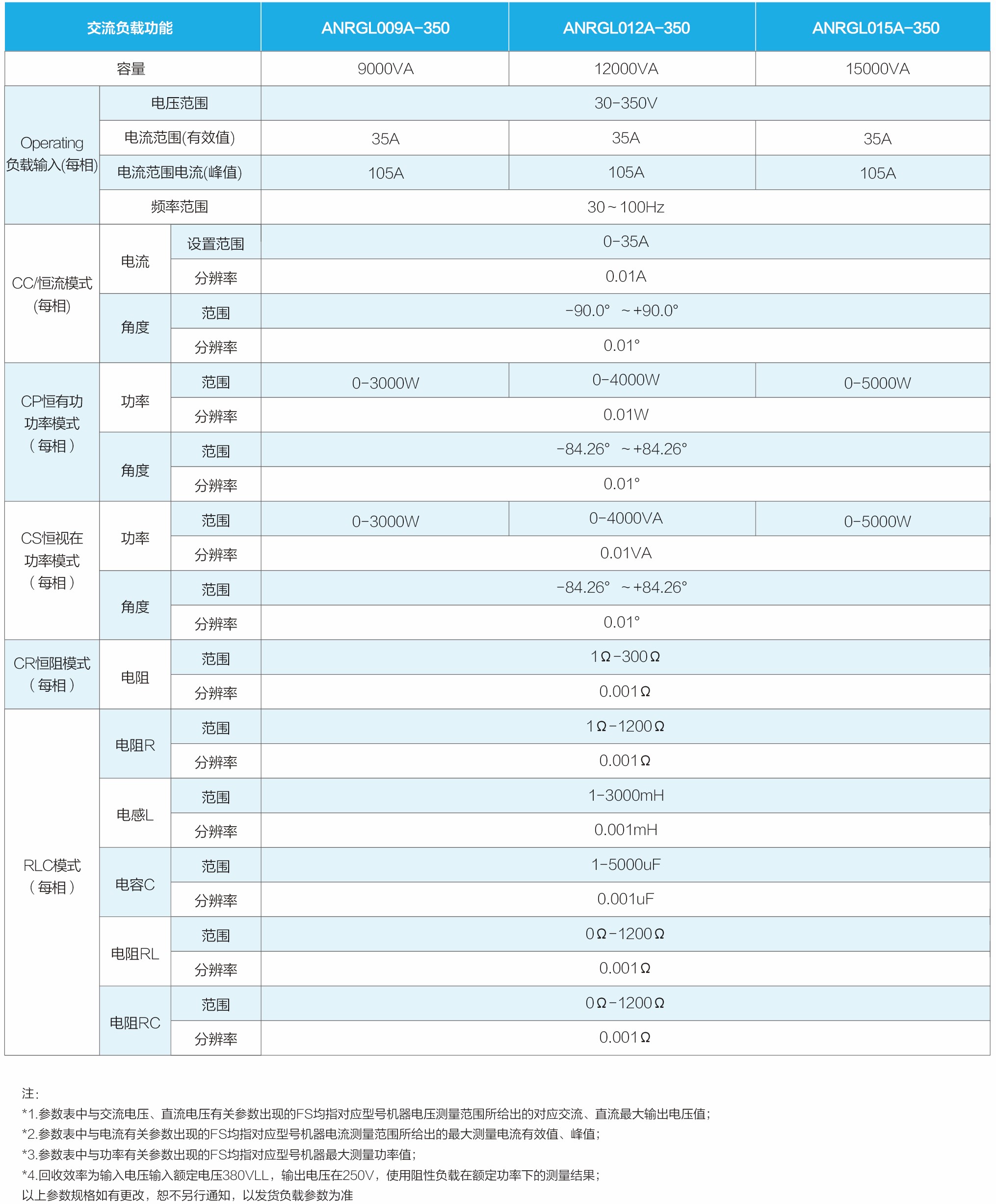

技术规格

注:

*1.功率因数为输入额定电压380vll,输出使用阻性负载在额定功率下的测量结果;

*2.失真度为输出电压在250v,使用阻性负载在额定功率下的测量结果;

*3.源效应为输入额定电压380vll与电压420vll的两种情况下,空载测量输出电压计算得来;

*4.负载效应输出电压在250v,空载测量输出电压与使用阻性负载在额定功率下的输出测量结果计算得来;

*5.参数表中与交流电压、直流电压有关参数出现的fs均指对应型号机器电压测量范围所给出的对应交流、直流最大输出电压值;

*6.参数表中与电流有关参数出现的fs均指对应型号机器电流测量范围所给出的最大测量电流有效值、峰值;

*7.参数表中与功率有关参数出现的fs均指对应型号机器最大测量功率值;

*8.效率为输入电压输入额定电压380vll,输出电压在250v,使用阻性负载在额定功率下的测量结果;

以上参数规格如有更改,恕不另行通知,以发货电源参数为准
