产品概述

■ 本系统适用于各类型直流无刷电机转子反电势，整机静态、反电势、空/负载动态等性能测试。

■ 广泛应用于家用无刷电机、电动车电机、风机电机、无人机电机、无刷电动工具等行业。

产品特点

● 功能特点
■ 宽频带：系统具备0.5hz~100khz超宽频带的电参数检测能力。
■ 高精度：系统功率模块精度最高可达0.1%。
■ 宽量程：系统电阻测量范围1mω-400kω、电压测量范围0.1v-1000v的超宽量程。
■ 模块化：系统模块化设计，既避免干扰又可根据客户需求定制单/双工位、串/并行组合的测试系统。
■ 多接口：系统自带usb、rs232、lan等接口，支持plc仿真技术、tcp/ip网络协议等，方便数据交互和仪表控制。

● 测试项目
■ 转子：反电动势
■ 整机：耐压、绝缘、电阻、反电动势、空负载、转速、霍尔、转向

产品应用

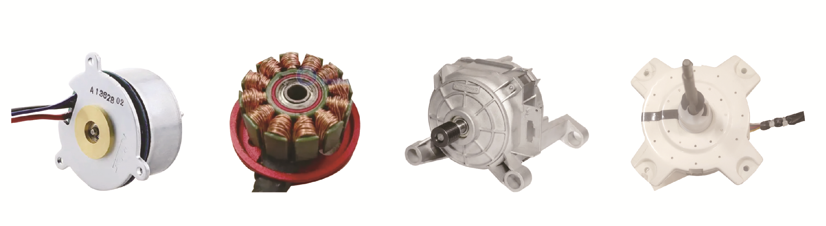

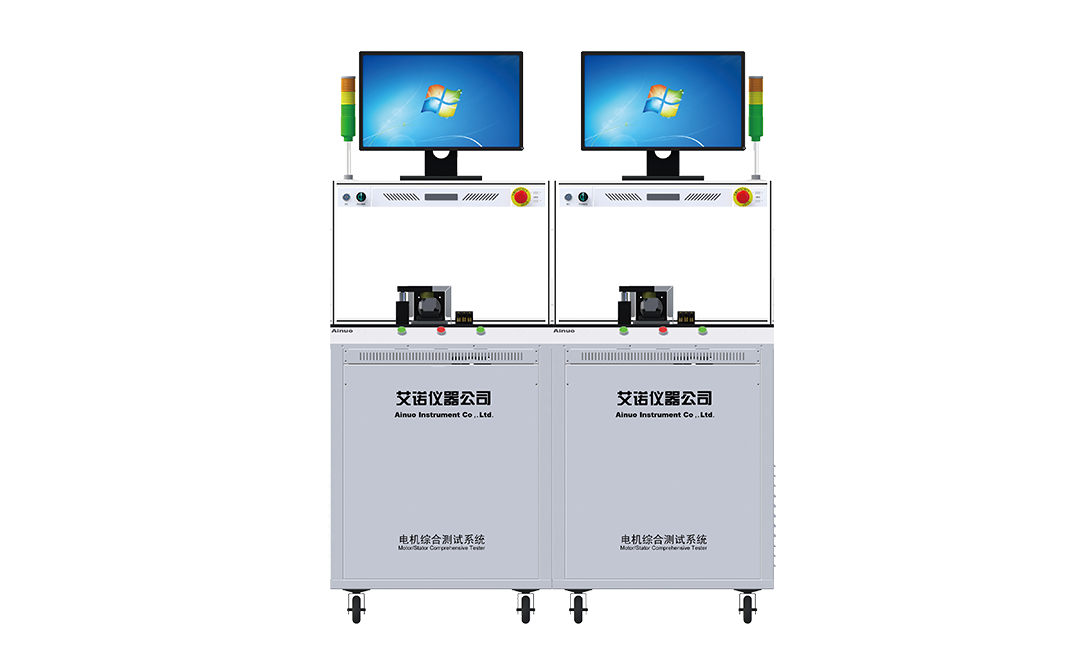

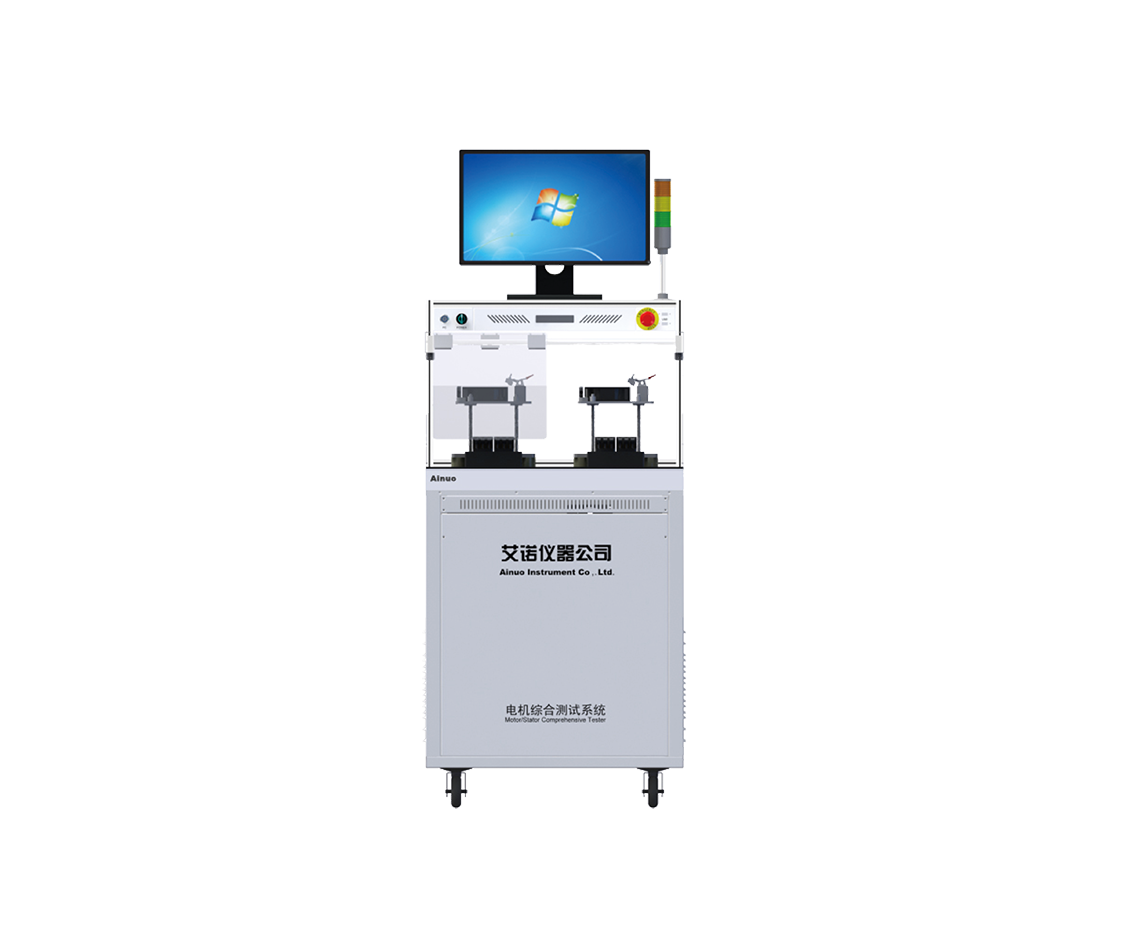

测试产品案例

图片5.png 图片4.png

技术规格

应用行业		家电无刷电机、电动车电机、风机电机、无人机电机、无刷电动工具等
产品型号		an8355s	an8355m	定制参数
耐压测试	输出电压	范围：（300 ~ 3000）vac，步幅：10v/步		5000vac
	输出电压	允许误差：±（2％×设定值 5v）		直耐
	击穿电流	范围：（0.01~20.0）ma		100ma
	击穿电流	允许误差：±（2％×读数值 0.3×量程）
	持续时间	范围：（1.0~99.9）s，允许误差：±（1％×设定值 0.1s）
绝缘测试	输出电压	范围：（200 ~ 1000）vdc，步幅：5v/步		2500v
	输出电压	允许误差：±（1％×设定值 5v）
	纹波系数	＜5%
	电阻测量	范围：1.0~500mω		10gω
	电阻测量	允许误差：±（5％×读数值 2个字）
	持续时间	范围：（1.0~99.9）s，允许误差：±（1％×设定值 0.1s）
电阻测试	测试测量	范围:（0.1~20k）ω,单位ω		1mω～400kω
	测试测量	允许误差：±(0.3%×读数值 0.1%×量程)
	温度测量	（0.0～60.0）℃，允许误差：±0.5℃
电阻平衡	计算公式	\|电阻值-电阻平均值\|/电阻平均值*100%		其他
电阻平衡	显示范围	0.0％～99.9％
电感测试	测试范围	0.0001μh-99.99kh
	基本精度	0.5%
	测试频率	100hz,120hz,1khz,10khz
	测试电平	0.1,0.3,1.0（v）
反电动势	电压范围		（1.0-300.0）v；	690v
	允许误差		±（0.3%×读数值 0.2%量程）
	转速范围		100-3000rpm
空载测试	电压范围		（1.0-300.0)v；	1000v
	允许误差		±（0.3%示值 0.2%量程）	0.1级
	电流范围		（0.05-20.00）a；
	允许误差		±（0.3%示值 0.2%量程）
	功率范围		（1.0-6.0k）w；
	允许误差		±（0.8%示值 0.2%量程）
负载测试	负载范围		（0.20-0.75）nm
霍尔测试	电压范围		（0.5-20.0）v
	允许误差		±（0.5%×读数值 0.2%×量程）
	频率		（10-1000）hz
	允许误差		±（0.1%×读数值 1个字）
	占空比		（20-80）%；允许误差±(1%×示值)
转向测试	判定参数		正转、反转、不转
