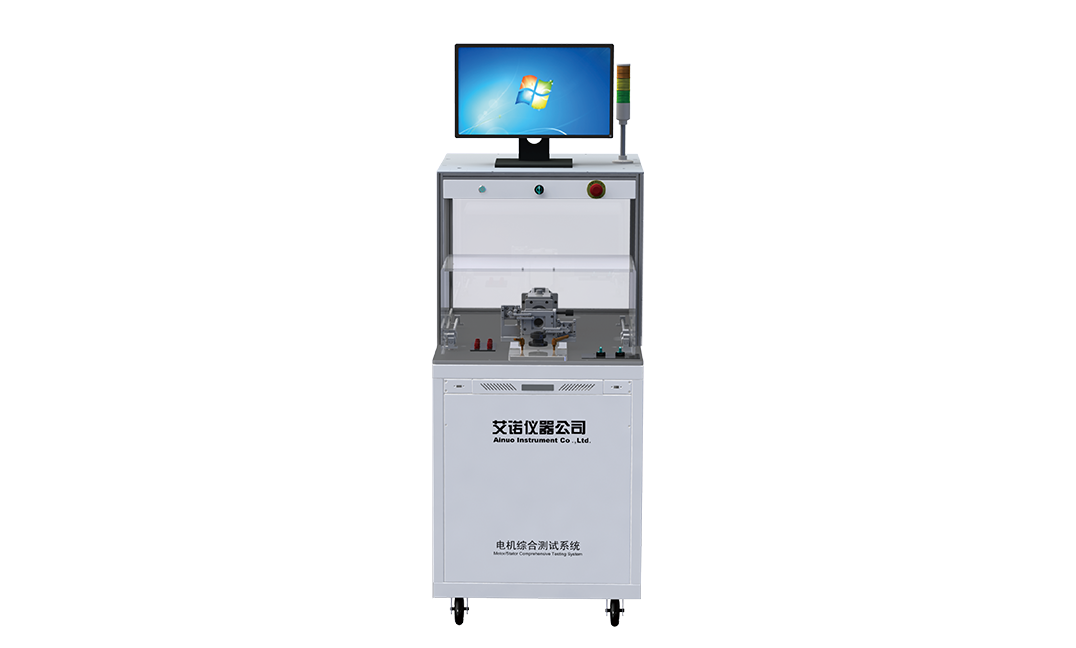

整机加载测试系统
型号:
an8356系列
应用:
家用无刷电机、伺服电机、电动车电机、风机电机、无人机电机、无刷电动工具等行业
产品概述 产品特点 产品应用 技术规格
产品概述

■  本系统适用于各类型无刷、伺服整机静态、空/负载动态等性能测试。

■  广泛应用于家用无刷电机、伺服电机、电动车电机、风机电机、无人机电机、无刷电动工具等行业。

产品特点

● 功能特点
■  宽频带:系统具备0.5hz~100khz超宽频带的电参数检测能力。
■  高精度:系统功率模块精度最高可达0.1%。
■  宽量程:系统电阻测量范围1mω-400kω、电压测量范围0.1v-1000v的超宽量程。
■  模块化:系统模块化设计,既避免干扰又可根据客户需求定制单/双工位、串/并行组合的测试系统。
■  多接口:系统自带usb、rs232、lan等接口,支持plc仿真技术、tcp/ip网络协议等,方便数据交互和仪表控制。


● 测试项目
■  整机:耐压、绝缘、电阻、反电动势、空负载、转速、霍尔、转向

产品应用

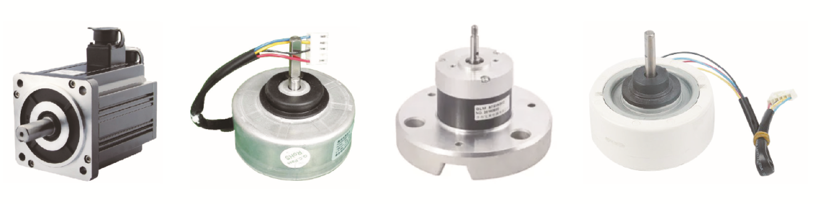

测试产品案例:

技术规格

应用行业

家电无刷电机、电动车电机、风机电机、无人机电机、无刷电动工具等

产品型号

an8356s

an8356m

定制参数

耐压测试

输出电压

范围:(300 ~ 3000)vac,步幅:10v/步

5000vac

允许误差:±(2%×设定值 5v)

直耐

击穿电流

范围:(0.01~20.0)ma

100ma

允许误差:±(2%×读数值 0.3×量程)


持续时间

范围:(1.0~99.9)s,允许误差:±(1%×设定值 0.1s)


绝缘测试

输出电压

范围:(200 ~ 1000)vdc,步幅:5v/步

2500v

允许误差:±(1%×设定值 5v)


纹波系数

<5%


电阻测量

范围:1.0~500mω

10gω

允许误差:±(5%×读数值 2个字)


持续时间

范围:(1.0~99.9)s,允许误差:±(1%×设定值 0.1s)


电阻测试

测试测量

范围:(0.1~20k)ω,单位ω

1mω~400kω

允许误差:±(0.3%×读数值 0.1%×量程)


温度测量

(0.0~60.0)℃,允许误差:±0.5℃


电阻平衡

计算公式

|电阻值-电阻平均值|/电阻平均值*100%

其他

显示范围

0.0%~99.9%


电感测试

测试范围

0.0001μh-99.99kh


基本精度

0.5%


测试频率

100hz,120hz,1khz,10khz


测试电平

0.1,0.3,1.0(v)


反电动势

电压范围


(1.0-300.0)v;

690v

允许误差


±(0.3%×读数值 0.2%量程)


转速范围


100-3000rpm


空载测试

电压范围


(1.0-300.0)v;

1000v

允许误差


±(0.3%示值 0.2%量程)

0.1级

电流范围


(0.05-20.00)a;


允许误差


±(0.3%示值 0.2%量程)


功率范围


(1.0-6.0k)w;


允许误差


±(0.8%示值 0.2%量程)


负载测试

负载范围


(0.20-0.75)nm


霍尔测试

电压范围


(0.5-20.0)v


允许误差


±(0.5%×读数值 0.2%×量程)


频率


(10-1000)hz


允许误差


±(0.1%×读数值 1个字)


占空比


(20-80)%;允许误差±(1%×示值)


转向测试

判定参数


正转、反转、不转
