产品概述

■ 高集成：多项功能集成一台系统，一次界限启动完成所有项目测试。

■ 高效率：多工位并性测试系统，效率提升多倍，满足生产线高节拍测试要求。

■ 更便捷：配套负载测试自动加紧和松脱工装，电机抽头拔插辅助工装等，实现高效快捷操作。

■ 多接口：系统支持usb、rs232、lan等接口，支持plc通讯、tcp/ip网络协议等，支持mes对接定制、数据库上传等。

产品特点

测试项目

交流耐压、直流耐压、绝缘电阻、直流电阻、电阻平衡、匝间、电感、空载性能、反电动势、负载性能（功率、转速、霍尔参数）等。

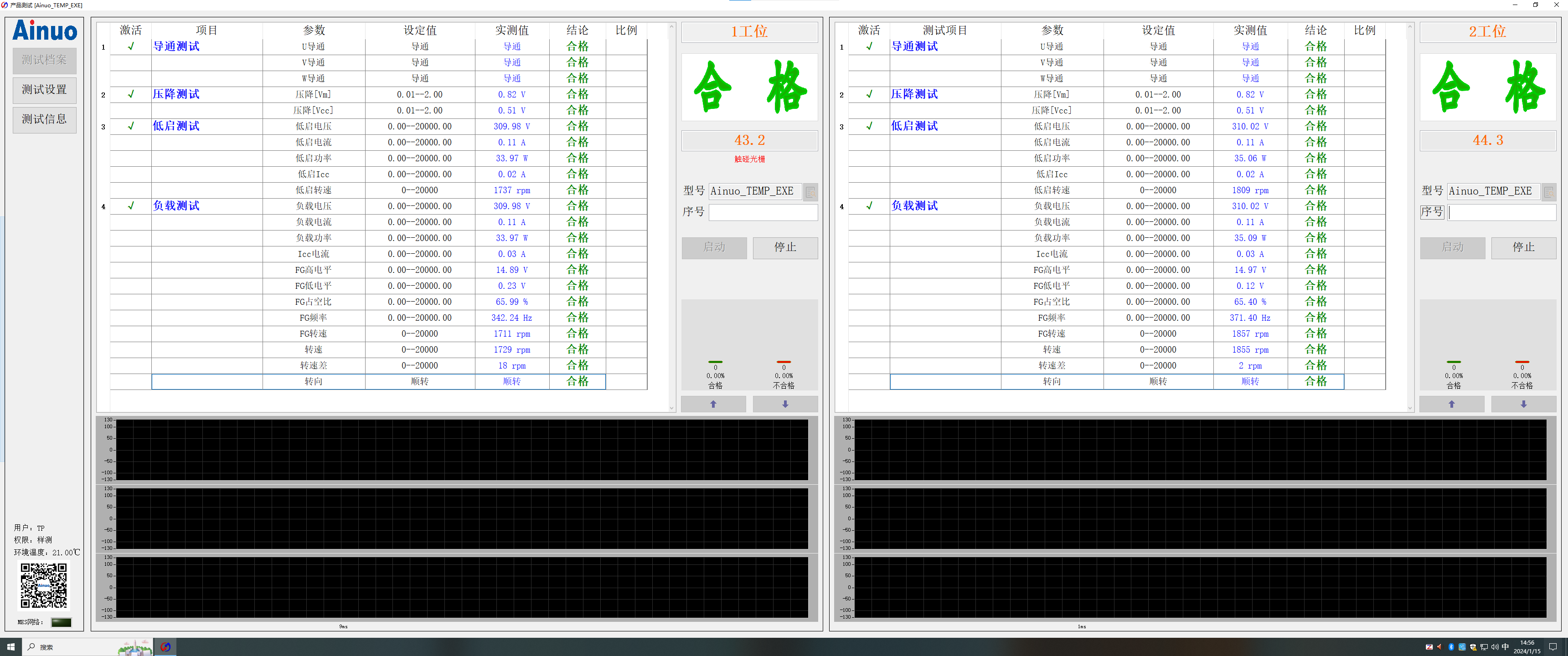

软件界面

产品应用

应用于风扇、空调、汽车、洗衣机和电动工具等无刷电机的加载快速测试系统。

技术规格

应用行业		直流无刷电机等
产品型号		an8ayx系列	定制参数
耐压测试	输出电压	范围：（300 ~ 3000）vac，步幅：10v/步	5000vac
		允许误差：±（1％×设定值 5v）	直耐
	击穿电流	范围：（0.01~20.0）ma	100ma
		允许误差：±（1％×读数值 5个字）
	持续时间	范围：（1.0~99.9）s，允许误差：±（0.1％×设定值 2个字）
绝缘测试	输出电压	范围：（200 ~ 1000）vdc，步幅：5v/步	2500v
		允许误差：±（1％×设定值 5v）
	纹波系数	＜5%
	电阻测量	范围：1.0~500mω	50gω
		允许误差：±（2％×读数值 2个字）
	持续时间	范围：（1.0~99.9）s，允许误差：±（0.1％×设定值 2个字）
电阻测试	测试测量	范围:（0.1~20k）ω,单位ω	1mω～2mω
		允许误差：±(0.3%×读数值 0.1%×量程)
	温度测量	（-10.0～60.0）℃，允许误差：±0.5℃
电阻平衡	计算公式	\|电阻值-电阻平均值\|/电阻平均值*100%	其他
	显示范围	0.0％～99.9％
匝间测试	脉冲电压	范围：（300～3000）v，步幅：100v/步
		允许误差：±（2.5%×设定值 10v）
	连击间隔	20ms
	波形采样	100mhz
电感测试	测试范围	1.0μh-1000.0mh	99.99kh
	基本精度	0.5%
	测试频率	100hz,120hz,1khz,10khz
	测试电平	0.1,0.3,1.0（v）
空载/负载测试	电压范围	10.00-400.0v
	允许误差	±（0.3%示值 0.2%量程）
	电流范围	0.01-2.00a
	允许误差	±（0.3%示值 0.2%量程）
	功率范围	1.0-800.0w
	允许误差	±（0.3%示值 0.2%量程）
	扭矩	0.10~0.75nm 0.1%f.s
	负载转速	100-3000rpm
	负载转向	顺转/逆转/不转
fg/霍尔测试	高电平范围	3.0-20.0v，±(0.5%×示值 1个字)
	低电平误差	0.0-20.0v，±(0.5%×示值 1个字)
	频率	1hz-1khz,±(0.2%×示值 1个字)
	占空比	10.0%-90.0%,±0.5%
反电动势	电压量程	1.00v~400.0v
	电压精度	±(0.5%×显示值 0.1%x量程)
	相位范围	0~360°
